Vibračné skúšky

V našom laboratóriu vykonávame vibračné skúšky s cieľom overiť mechanickú odolnosť a funkčnosť výrobkov pri pôsobení dynamických síl. Skúšky sú vhodné pre komponenty, podzostavy aj celé výrobky, ktoré môžu byť počas svojej životnosti vystavené vibráciám – či už pri preprave, bežnej prevádzke alebo v náročnom prostredí. Vibračné testovanie pomáha identifikovať slabé miesta, predchádzať zlyhaniu výrobku a zvýšiť jeho spoľahlivosť.

Viac ako 30 rokov skúsenostív oblasti dodávok a servisu skúšobnej techniky
Záručný a pozáručný servisvlastných aj konkurenčných zariadení
Vzdelávanie vašich zamestnancovpre zvýšenie ich odbornosti
Akreditované laboratóriápre externé skúšky a kalibrácie

Druhy vibračných testov

Vibračné skúšky simulujú mechanické namáhanie, ktorému môže byť výrobok vystavený počas prepravy, prevádzky alebo nárazových udalostí. Ich cieľom je overiť konštrukčnú odolnosť, funkčnosť a spoľahlivosť v reálnych aj extrémnych podmienkach. Podľa charakteru zaťaženia rozlišujeme viac typov testov – od riadených sínusových vibrácií cez náhodné profily až po dynamické rázy. Každý typ má svoje špecifické využitie – napríklad na identifikáciu rezonancií, odolnosti voči otrasom alebo zrýchlené starnutie. Vhodný testovací režim volíme na základe požiadaviek zákazníka, noriem alebo simulácie reálneho použitia výrobku.

Skúšky sa delia na:

Sínusové vibrácie – slúžia na identifikáciu vlastných frekvencií, rezonancií a mechanických odoziev výrobku pri postupne sa meniacej frekvencii.
Náhodné vibrácie – simulujú reálne prostredie, kde frekvencia a amplitúda menia svoj priebeh náhodne počas skúšky.
Mechanické šoky – krátkodobé, ale intenzívne impulzy, ktoré simulujú napríklad nárazy pri páde alebo prudkom zabrzdení.
Skladané skúšky – umožňujú súčasné pôsobenie dvoch typov vibrácií, napríklad harmonických a náhodných, alebo dvoch nezávislých náhodných profilov, čím lepšie simulujú zložité namáhanie z reálnej prevádzky.
Kombinované skúšky – testujú odolnosť výrobku pri súčasnom pôsobení vibrácií a teplotných či vlhkostných zmien, typických pre náročné prevádzkové podmienky.

Skladané skúšky

Skladané vibračné skúšky, ako sú Sine on Random, Random on Random a Multisine, slúžia na simuláciu komplexného mechanického namáhania, ktoré bežne vzniká v reálnej prevádzke.

Sine on Random kombinuje harmonický signál s náhodným pozadím a využíva sa napríklad na simuláciu vibrácií od motorov alebo prevodoviek.

Random on Random pracuje s dvoma nezávislými náhodnými spektrami súčasne a umožňuje veľmi realistickú simuláciu viacerých zdrojov vibrácií.

Multisine potom využíva simultánne pôsobenie niekoľkých sínusových frekvencií naraz a je ideálny na rýchle a cielené zaťažovanie špecifických frekvenčných pásiem.

Tieto skúšky pomáhajú detailne overiť spoľahlivosť výrobkov v podmienkach, ktoré bežné testy často nepokryjú.

Radi vám poradíme.

Ing. Radek Lovětínský

Vedúci skúšobného laboratória

+420 602 287 214Po–Pi: 9:00–16:00 zkusebna@jddvorak.czOdpoviem do 24 hodín

Čo vám naše laboratórium ponúka

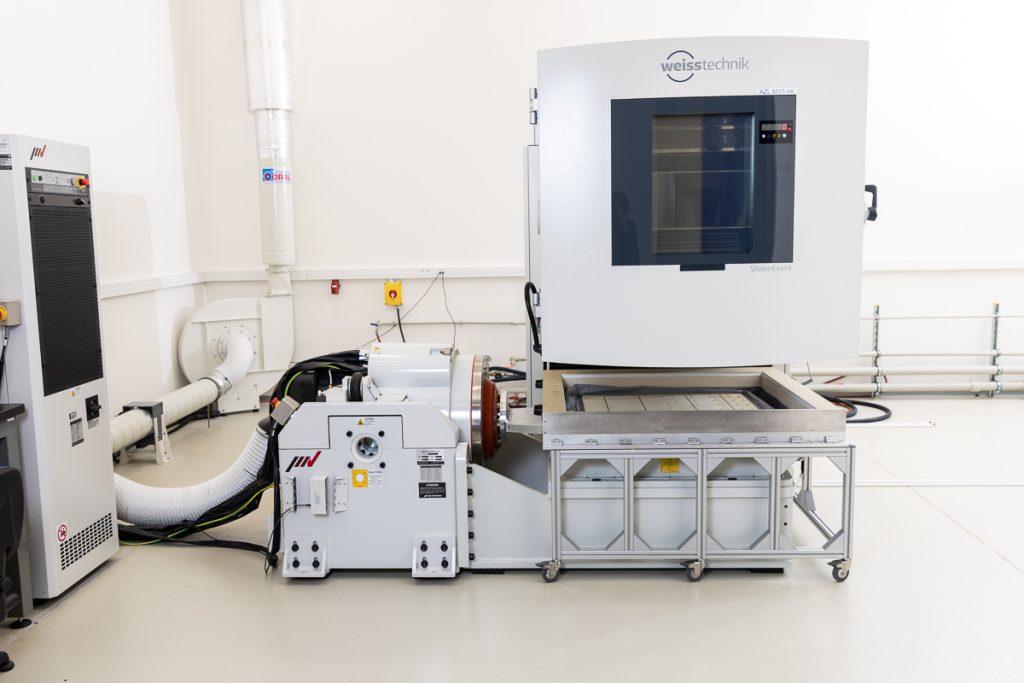

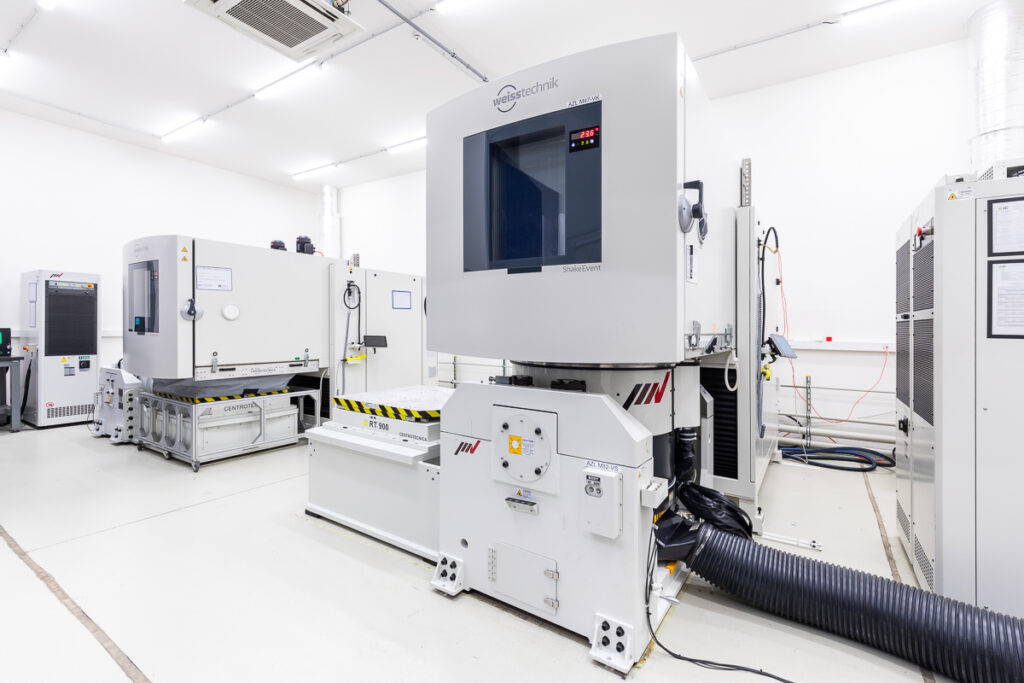

V našom laboratóriu vykonávame vibračné skúšky vrátane zložitejších kombinovaných profilov podľa noriem aj špecifických požiadaviek zákazníka. Skúšané vzorky možno počas testu aktívne napájať, riadiť alebo merať ich odozvu v reálnom čase. K dispozícii máme plne integrovaný systém, ktorý prepája vibračné zariadenie s teplotnou a vlhkostnou komorou. Priebeh testu zaznamenávame pomocou softvéru K2+ a S!MPATI, vrátane merania zrýchlenia, teploty či vlhkosti na vzorke. Zákazník môže byť počas celej skúšky osobne prítomný a sledovať jej priebeh v reálnom čase.

Vibrácie za vysokej vlhkosti

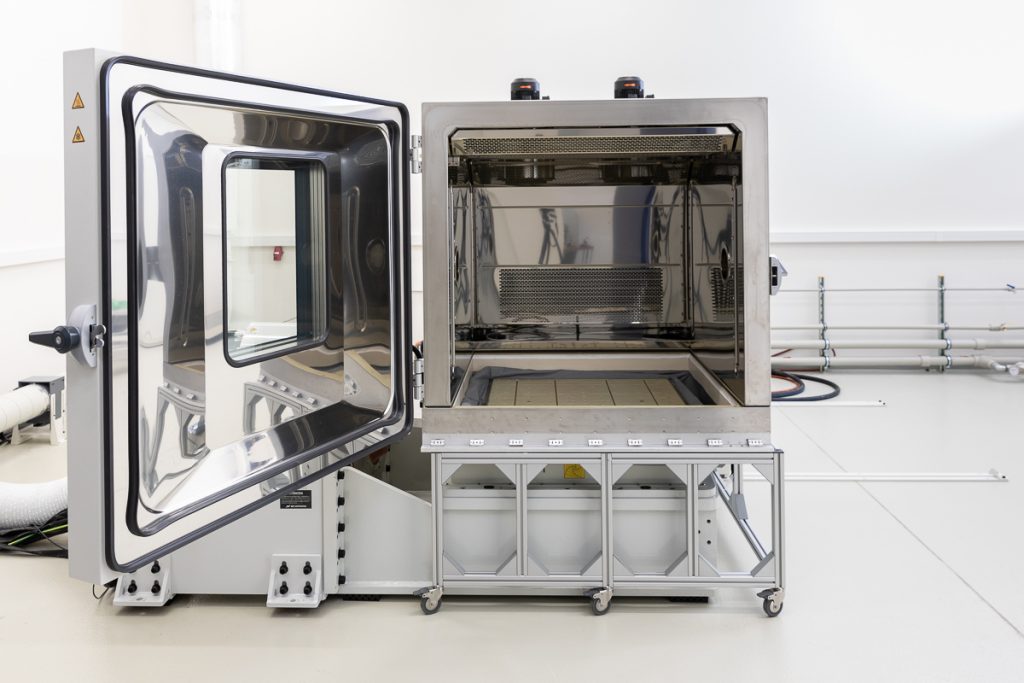

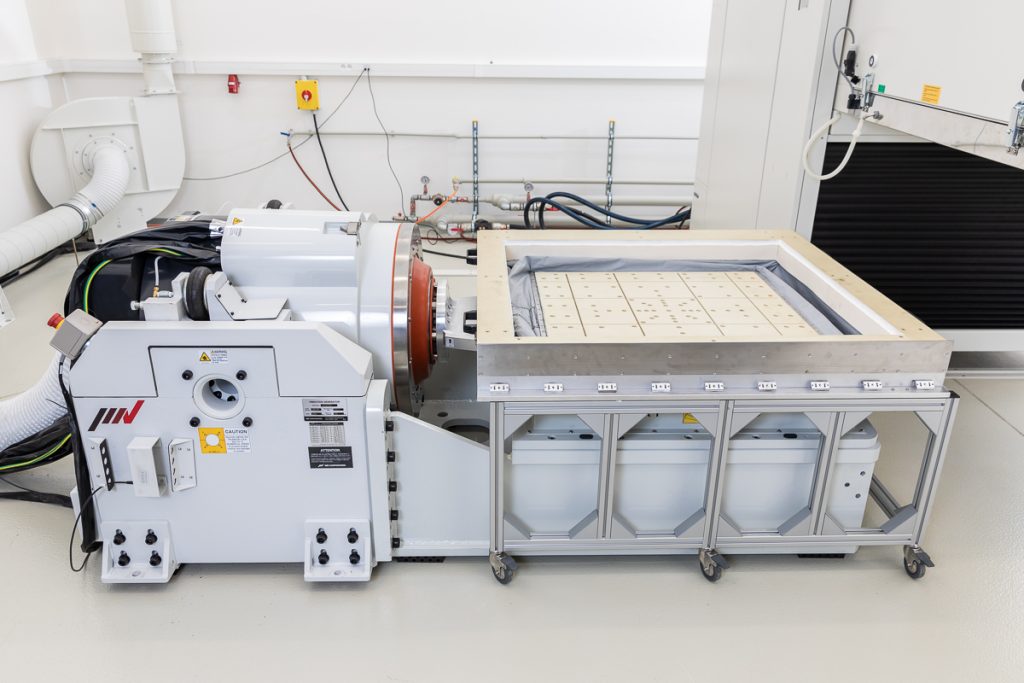

Vykonávame vibračné skúšky aj za podmienok vysokej vlhkosti až 95 % r.v. vďaka unikátnej technológii ochrany vibračného systému. Naša komora umožňuje kombinovať vibrácie s regulovanou vlhkosťou a teplotou aj pri horizontálnych skúškach, čo bežné laboratóriá často neponúkajú.

Meranie až na 20 kanáloch

Pre lepšiu analýzu správania vzorky dokážeme merať zrýchlenie až na 20 kanáloch, čo znamená napr. kombináciu 2 jednoosových akcelerometrov na riadenie a 6 trojosových akcelerometrov na vzorke.

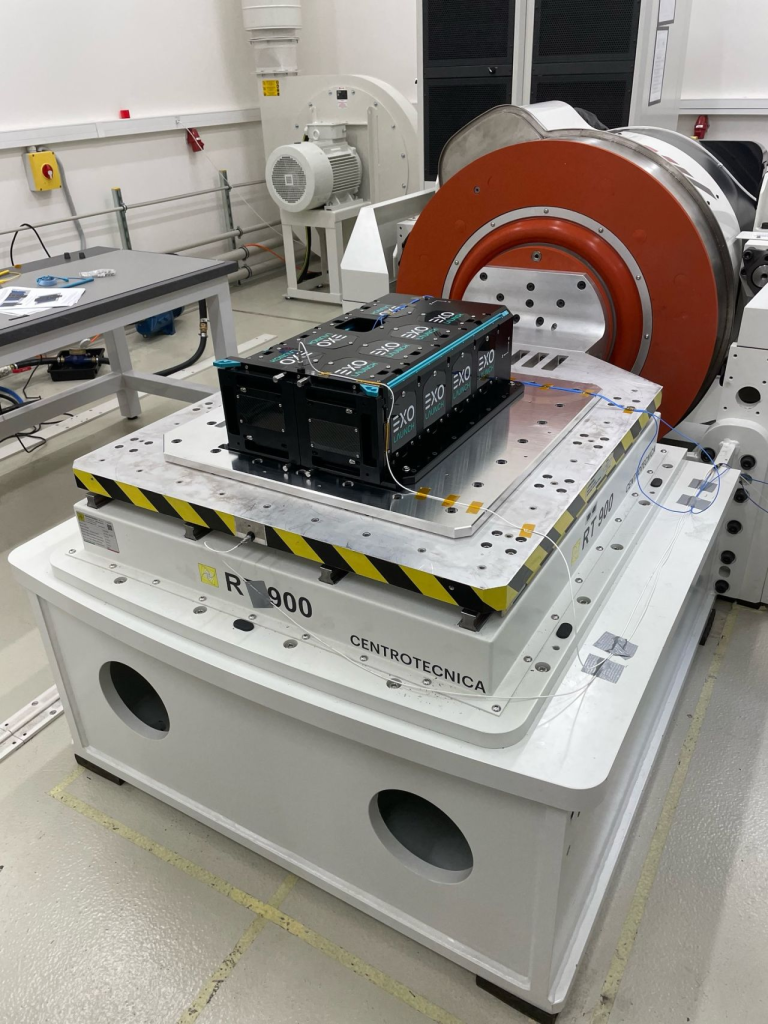

Testovanie satelitov a dronov

Vibračné skúšky, pri ktorých sa simuluje štart rakety, prípadne životnostné skúšky satelitov (napr. nanosat, mikrosat aj minisat) alebo dronov. Nasledovať môžu aj skúšky v termovákuovej komore.

Upínací prípravok na mieru

Ak upínacie diery vzorky nezodpovedajú rastru upínacích dier na vibračnom systéme, zabezpečíme pre vás návrh a výrobu upínacieho prípravku.

Akreditované skúšobné laboratórium

Sme akreditovaní Českým inštitútom pre akreditáciu podľa normy ČSN EN ISO/IEC 17025:2018 v oblasti simulácie vonkajšieho prostredia.

Táto akreditácia je oficiálne uznanie, že skúšobné laboratórium spĺňa medzinárodné požiadavky na:

Technickú spôsobilosť

schopnosť vykonávať skúšky alebo presné a spoľahlivé merania podľa medzinárodných noriem

Systém riadenia kvality

zabezpečenie konzistentnosti, sledovateľnosti a dôveryhodnosti výsledkov

1
Nezáväzný dopyt

Oznámite nám svoje požiadavky na testovanie (napr. cez dopytový formulár, e-mail či telefón).
2
Konzultácia a špecifikácia požiadaviek

Kontaktujeme vás a vyjasníme si špecifikáciu testovania a časový harmonogram.
3
Cenová ponuka

Dostanete od nás štruktúrovanú cenovú ponuku.
4
Objednanie

Po vašom objednaní rezervujeme termín a kapacitu.
5
Dodanie vzoriek

Dodanie vzoriek do našich rúk osobne alebo kuriérom.
6
Vykonanie skúšky

Skúšku vykonáme podľa rezervovaného termínu.
7
Vypracovanie skúšobného protokolu

Po ukončení skúšky zasielame skúšobný protokol elektronicky.
8
Následná podpora

Radi s vami prejdeme výsledky skúšky.

„Testovacia komora prístup a ochota zamestnancov nad rámec požiadaviek môžem len odporučiť“

Tomáš Matús Recenzia z Google

„JD Dvořák - společnost, kde nemožné neexistuje a kde to není jen o práci. Jsem rád, že mám tu čest s JD Dvořák spolupracovat.“

Libor Pala TRL Space Systems s.r.o.

„S firmou JD Dvořák spolupracujeme dlouhodobě v oblasti provádění zkoušek, pronájmu klimatických komor a servisu a kalibrací našich zařízení. Ceníme si vstřícnosti a profesionality vedoucích jednotlivých oddělení i techniků, se kterými jsme při testech a prováděných pracích v pravidelném kontaktu. Naši technici pak využívají školení v různých oblastech provádění zkoušek, která poskytují jak rozšíření teoretických znalostí, tak praktické ukázky. V poslední době jsme využili také seminářů, kde jsme se mohli seznámit s nejnovějšími trendy v oblasti klimatických zkoušek. Především pak s ohledem na zpřísňující se regulace chladiv.“

Jiri Turek Recenzia z Google

„Co velmi oceňuji, je osobní přístup k řešení každého problému. Ať už se jednalo o specifické požadavky na testování nebo o potřebu individuálního poradenství, vždy jsem se setkala s ochotou a odbornou pomocí, která vedla k hladkému a efektivnímu průběhu spolupráce. JD Dvořák je pro mě nejen profesionální firmou, ale i skvělým partnerem v oblasti výzkumu a vzdělávání.“

Ing. Veronika Steinerová Kloknerův ústav, ČVUT LinkedIn

„S firmou JD Dvořák spolupracujeme od roku 2020. Od té doby jsme s nimi zrealizovali několik instalací, a po celou dobu nám zajištují i servis a potřebné kalibrace, vždy na špičkové profesionální úrovni. Pomohli nám i s našimi speciálními požadavky a vždy se na ně můžeme spolehnout. Jejich přístup je nejen profesionální a orientovaný na zákazníka, ale i velmi lidský a spolupráce je vždy příjemná.“

Jan Špaček Fresenius Kabi Horatev CZ s.r.o.

„Spolupráce s JD Dvořák je na výborné úrovni a o tom svědčí více než 20 letá bezproblémová spolupráce“

Libor Šmíd TÜV SÜD Czech s.r.o.

„Robíte dobrú prácu, ďakujeme za dlhodobú spoluprácu.“

Ing. Ivan Vavrík Bel Power Solutions s.r.o.

„Děkujeme za dosavadní profesionální spolupráci. Jste pro nás velmi spolehlivým partner".“

Ing. Miloslav Mensinger Škoda Auto a.s.

Zobraziť všetky referencie

Skúšobný protokol

Tento dokument obsahuje kľúčové informácie o skúšanej vzorke a priebehu testu. Protokol poskytujeme v českom alebo anglickom jazyku podľa vašich potrieb.

Vystavujeme akreditovaný aj neakreditovaný skúšobný protokol podľa požiadaviek zákazníka. Typ protokolu je určený zvolenou normou pre testovanie.

Znalosti v odbore

Neviete, ako svoju vzorku testovať? Pomôžeme. Máme roky skúseností a odporučíme najvhodnejší postup. Ak už presne viete, čo chcete, budeme vaším partnerom – bez zbytočných otázok.

Flexibilita

Naše zariadenia pokrývajú väčšinu požiadaviek. Ak niečo chýba, vďaka prepojeniu s výrobcami skúšobnej techniky často zaistíme aj špecializované zariadenia mimo nášho laboratória.

Spoľahlivosť a rýchlosť

Na zariadenia aj dohodu sa môžete spoľahnúť. Všetko si servisujeme a kalibrujeme sami. Vďaka tomu dokážeme rýchlo reagovať a prispôsobiť testy tak, aby ste mali výsledky čo najskôr.
