Environmentální zkoušky drážních zařízení
Zkoušení drážních zařízení je klíčové pro zajištění jejich bezpečnosti, spolehlivosti a odolnosti v náročných podmínkách železničního provozu. Testy probíhají podle přísných norem, z nichž mezi nejdůležitější patří EN 61373 – Zkoušky mechanickými vlivy pro kolejová vozidla. Tato norma definuje požadavky na odolnost zařízení vůči vibracím a mechanickým šokům, které se vyskytují během běžného provozu i mimořádných událostí.
Rozdělení do kategorií
Norma EN 61373 rozděluje zařízení do kategorií podle jejich umístění ve vozidle. Kategorie 1 se dělí na Třídu A, která zahrnuje zařízení montovaná na skříň vozidla méně zatížená vibracemi, Třída B představuje zařízení, která se montují rovněž na skříň, ale vyžadují přísnější zkoušky. Kategorie 2 se týká zařízení montovaných na podvozek a Kategorie 3 zařízení montovaných přímo na nápravu, kde jsou vibrace nejintenzivnější. Pro každou kategorii jsou stanoveny specifické profily vibrací a hodnoty zatížení podle orientace (svislá, příčná, podélná).
Náhodné vibrace
Zkouška náhodnými vibracemi simuluje reálné provozní zatížení ve třech osách. Norma stanovuje pro každou kategorii efektivní hodnoty zrychlení. Například pro Třídu A je ve svislé ose předepsána hodnota 4,25 m/s², zatímco pro zařízení montovaná na nápravu (Kategorie 3) jsou vibrace extrémní – až 144 m/s² ve svislé ose. Tyto vibrace se aplikují po dobu 5 hodin v každé ose.
Mechanické šoky
Mechanické šoky podle EN 61373 představují náhlé a krátkodobé rázy, ke kterým dochází například při rozjezdu nebo brzdění. Tyto zkoušky se provádějí sérií impulsů v definovaném směru, tvaru a amplitudě – polosinusoida s parametry až 30 m/s² po dobu 30 ms. U zařízení montovaných na nápravě se počítá s extrémním šokem o zrychlení až 1000 m/s² s dobou trvání 6 ms, což představuje jednu z nejnáročnějších zátěží na mechanickou konstrukci a upevnění.

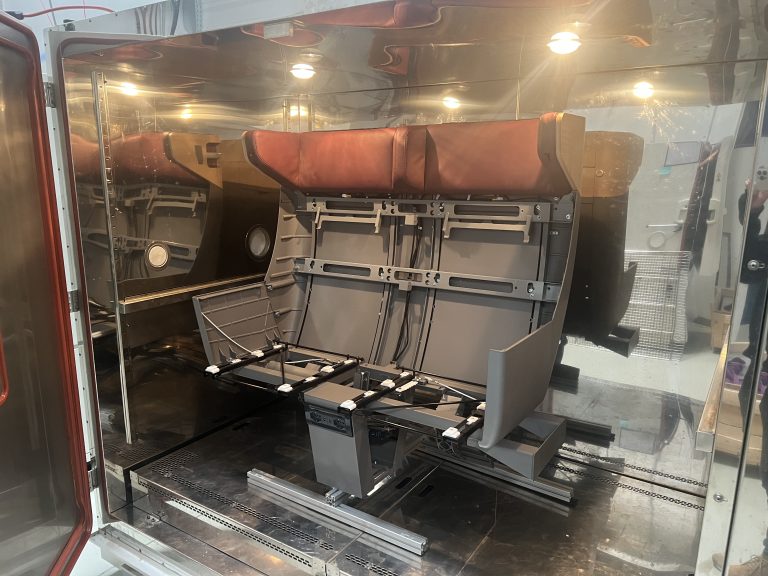

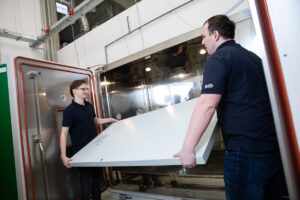

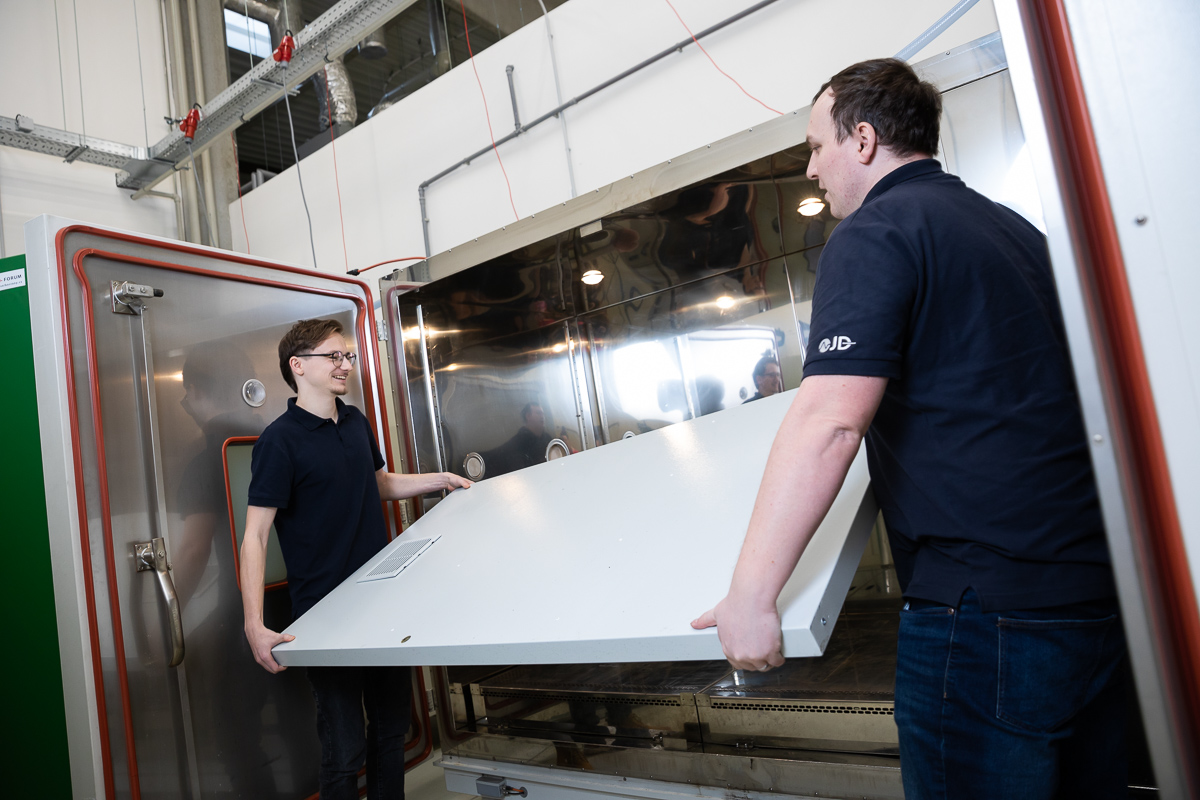

Teplotní zkoušky
Teplotní zkoušky nejsou součástí normy EN 61373, která se zaměřuje výhradně na mechanické vlivy. V praxi však zákazníci často požadují doplňkové klimatické testy, například podle norem EN 60068-2-1, EN 60068-2-2 nebo EN 60068-2-30, které ověřují odolnost zařízení při skladování a provozu v extrémních podmínkách. Typicky se jedná o dlouhodobé uložení při nízké nebo vysoké teplotě (např. -40 °C až +85 °C), případně ve vlhkém prostředí s kondenzací. Tyto zkoušky pomáhají odhalit problémy s materiály, těsností krytů, nebo s dlouhodobou stabilitou elektronických součástek.
Co Vám naše laboratoř nabízí

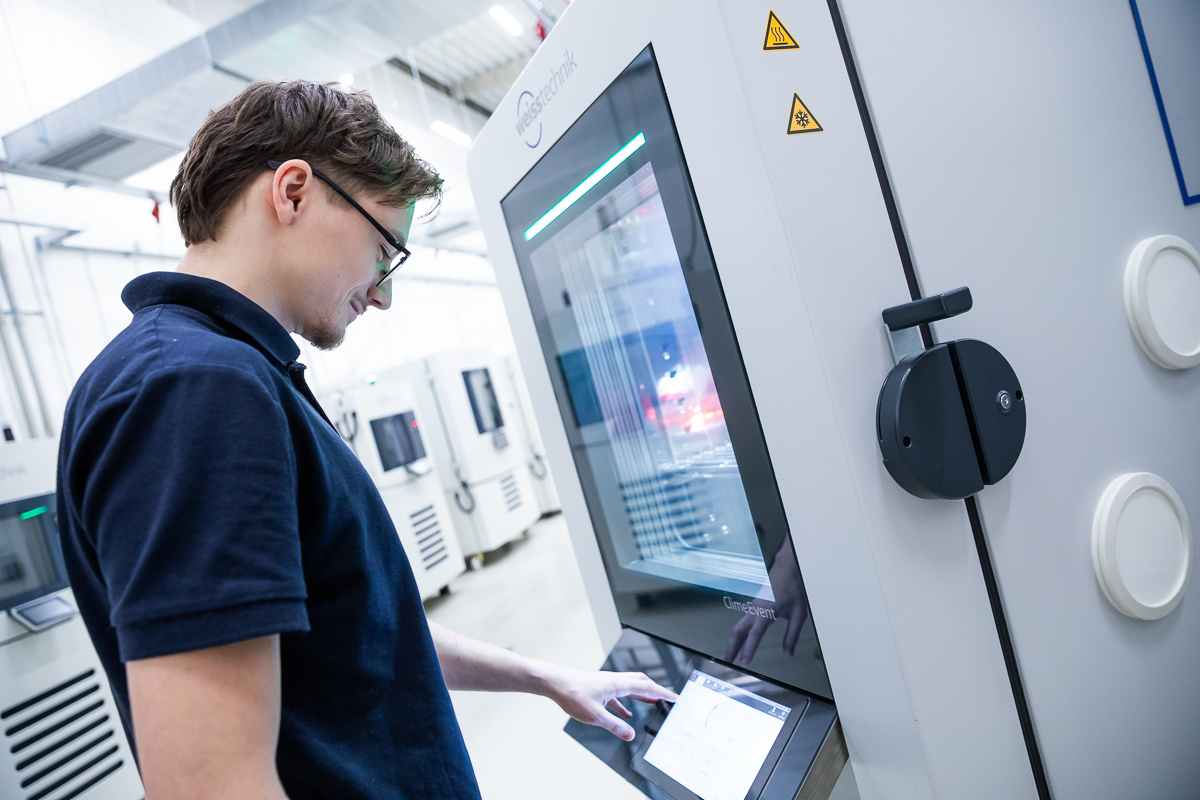

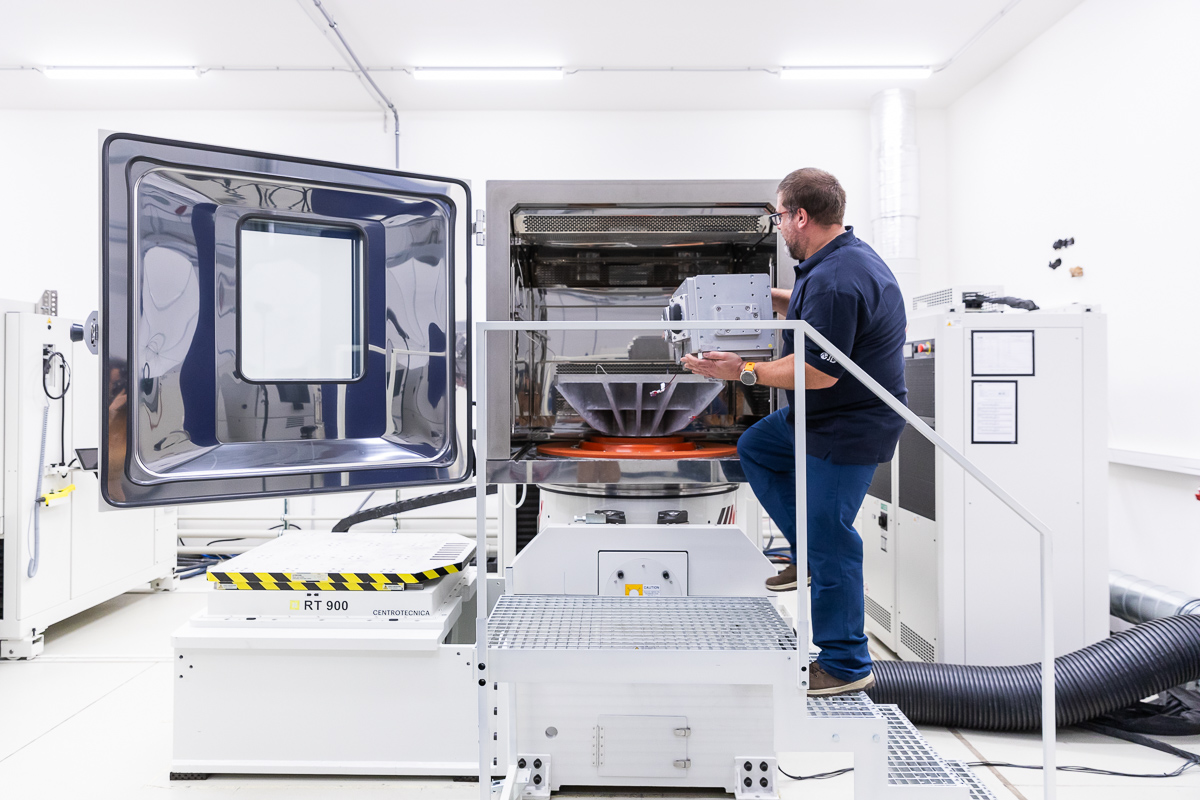

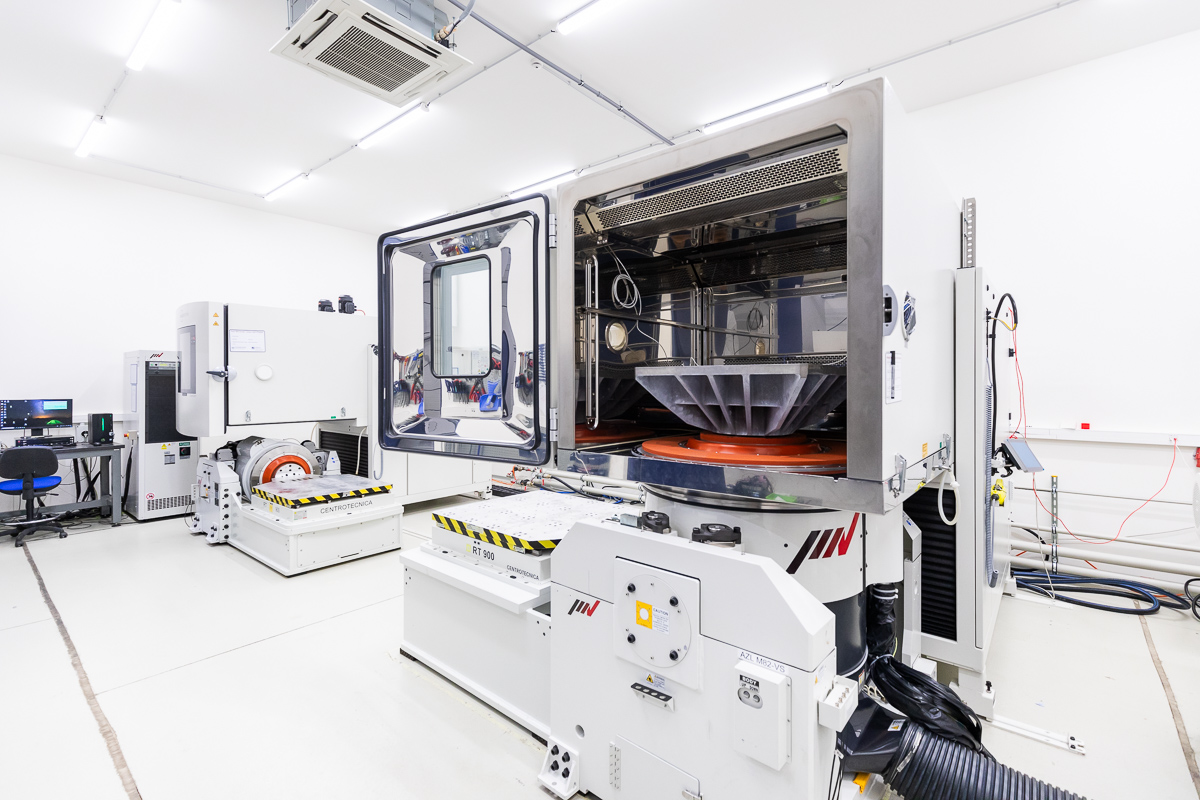

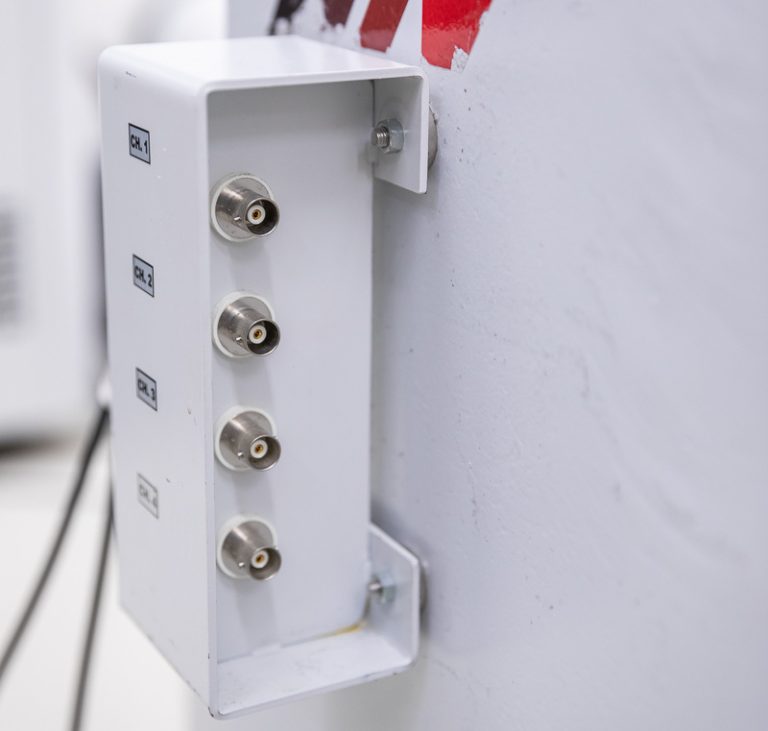

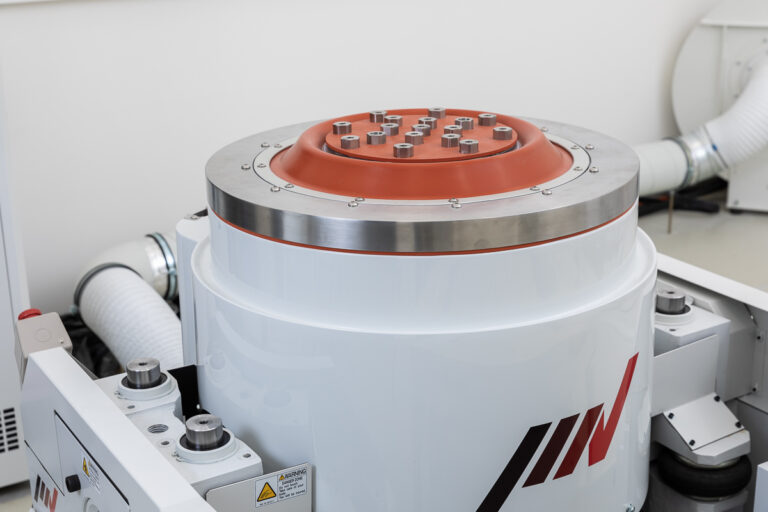

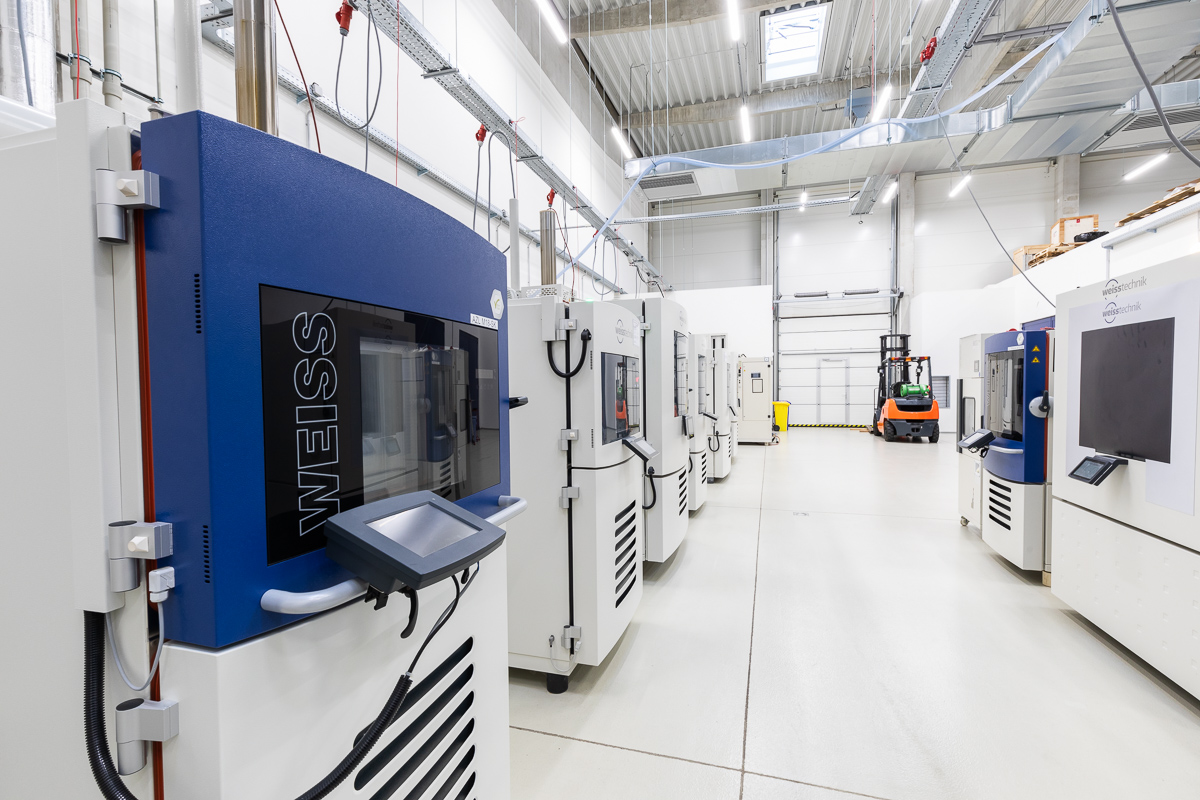

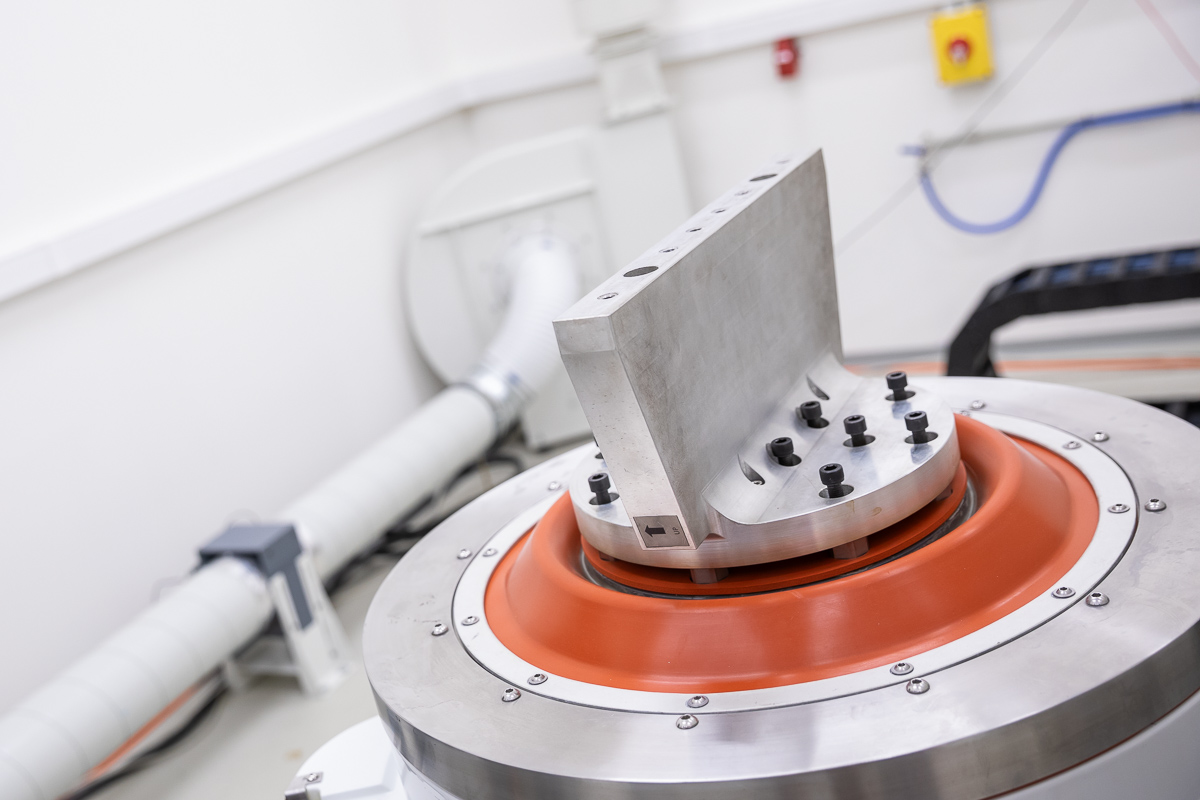

V naší laboratoři provádíme vibrační a klimatické zkoušky dle mezinárodně uznávaných norem, a nebo specifikace zákazníka. Zkoušené vzorky lze během testu aktivně napájet, řídit nebo měřit jejich odezvu v reálném čase. K dispozici máme plně integrovaný systém, který propojuje vibrační zařízení s teplotní a vlhkostní komorou. Průběh testu zaznamenáváme pomocí softwarů K2+ a S!MPATI, včetně měření zrychlení, teploty či vlhkosti na vzorku. Zákazník může být po celou dobu zkoušky osobně přítomen a sledovat její průběh v reálném čase.
Rozsah našich služeb
Co pro vás zkoušíme
Platná norma
Aktuální platná verze normy EN 61373 je z roku 2011. Vzhledem k požadavkům zákazníků jsme však schopni akreditovaně provádět zkoušky i podle starších verzí této normy – konkrétně z roku 1999, resp. 2002. Tím zajišťujeme plnou kompatibilitu i s projekty, které byly navrženy a certifikovány podle dřívějších revizí norem.
Normy:
Jak to celé probíhá?
Nezávazně poptat
Slova našich klientů
Zkušební protokol
Tento dokument obsahuje klíčové informace o zkoušeném vzorku a průběhu testu. Protokol poskytujeme v českém nebo anglickém jazyce podle vašich potřeb.
Vystavujeme jak akreditovaný, tak neakreditovaný zkušební protokol dle požadavků zákazníka. Typ protokolu je určen zvolenou normou pro testování.
Proč byste měli zkoušet s námi?
Často kladené dotazy
Související metodiky
