Tvrdost materiálů
V naší laboratoři materiálových zkoušek nabízíme měření tvrdosti kovů i měkkých materiálů. Testujeme tvrdost svarů, hloubku prokalení i tvrdost vrstev. Pomůžeme se stanovením tvrdosti pryží, plastů i elastomerů standardních i nestandardních rozměrů.
Zkoušky tvrdosti
Zkoušky tvrdosti jsou klíčové pro analýzu mechanických vlastností materiálů. Měření tvrdosti pomáhá identifikovat vhodné materiály pro konkrétní aplikace a poskytuje důležité informace pro výzkum a vývoj nových materiálů. Díky přesným metodám, jako jsou Vickers, Brinell, Rockwell, Knoop, IRHD, Shore a Micro Shore, lze získat detailní a spolehlivé výsledky.
Zkoušky tvrdosti kovů
Metoda Vickers: Tato metoda používá jako indentor diamantový jehlan s vrcholovým úhlem 136°. Indentor se vtlačí do materiálu definovaným zatížením a měří se délky úhlopříček vtisku. Výsledná tvrdost se vypočítá podle velikosti vtisku. Metoda je vhodná pro měření tenkých vrstev a malých vzorků.
Metoda Brinell: Používá kuličku z karbidu wolframu o průměru 1, 2,5, 5 nebo 10 mm, která se vtlačí do materiálu definovaným zatížením. Měří se průměr vtisku a tvrdost se vypočítá podle velikosti vtisku a aplikovaného zatížení. Ideální pro velké vzorky.
Metoda Rockwell: Měří hloubku vtisku po aplikaci předběžného a hlavního zatížení. Používá se diamantový kužel nebo kulička z karbidu wolframu jako indentor. Výsledná tvrdost se určuje podle hloubky vtisku po odlehčení hlavního zatížení. Metoda je rychlá a přesná a nepotřebuje složitou úpravu povrchu měřené součásti.

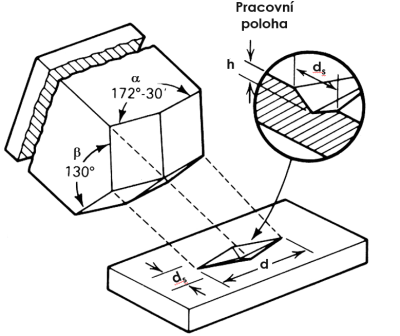

Metoda Knoop: Tato metoda je vhodná pro měření tvrdosti křehkých materiálů a velmi tenkých vrstev. Používá diamantový indentor ve tvaru jehlanu o kosočtvercové základně s poměrem délky k šířce 7:1. Měří se délka delší úhlopříčky vtisku a tvrdost se vypočítá podle velikosti vtisku.
Tvrdost měkkých materiálů

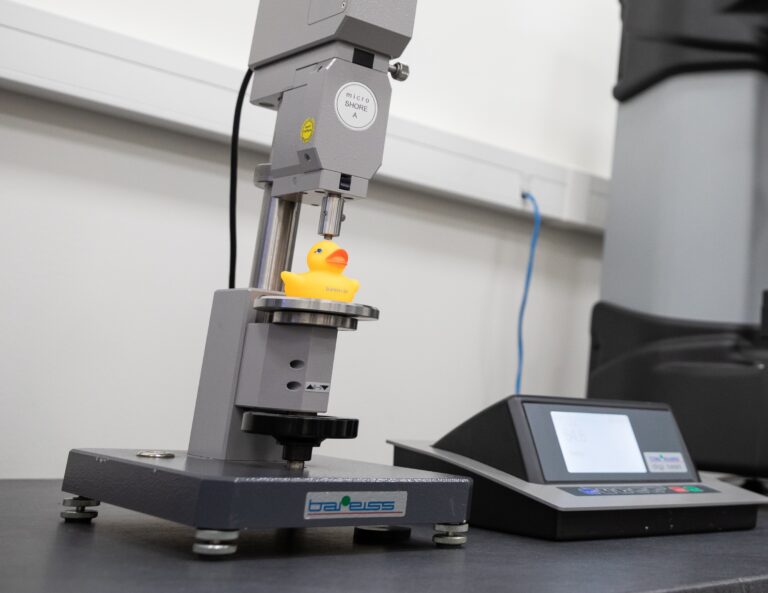

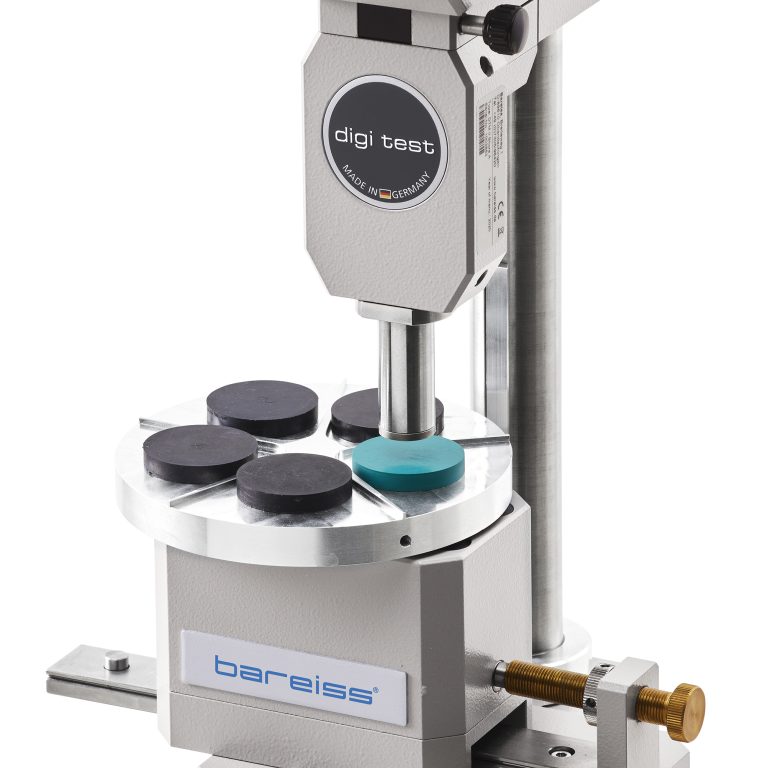

Metoda Shore: Indentor se vtlačí do materiálu definovaným zatížením a měří se hloubka vtisku. Výsledná tvrdost se odečítá na stupnici Shore, kde vyšší hodnoty znamenají tvrdší materiály. Metoda Shore je vhodná pro měření tvrdosti pryže, vulkanizovaných nebo termoplastických elastomerů.
Micro Shore A a Micro Shore D: Tato metoda umožňuje velmi přesné měření díky použití malého indentoru, a je ideální pro tenké vrstvy a vzorky nestandardních rozměrů a tvarů.
Metoda IRHD: Měří tvrdost pryží a plastů pomocí vtisku kulového indentoru definovaným zatížením. Tvrdost se určuje podle hloubky vtisku a výsledky se vyjadřují v jednotkách IRHD (International Rubber Hardness Degrees).
Co vám naše laboratoř nabízí
Provádíme měření tvrdosti kovů pomocí metod Vickers, Brinell, Rockwell a Knoop, a měření tvrdosti pryží a plastů pomocí metod Shore, Micro Shore a IRHD.

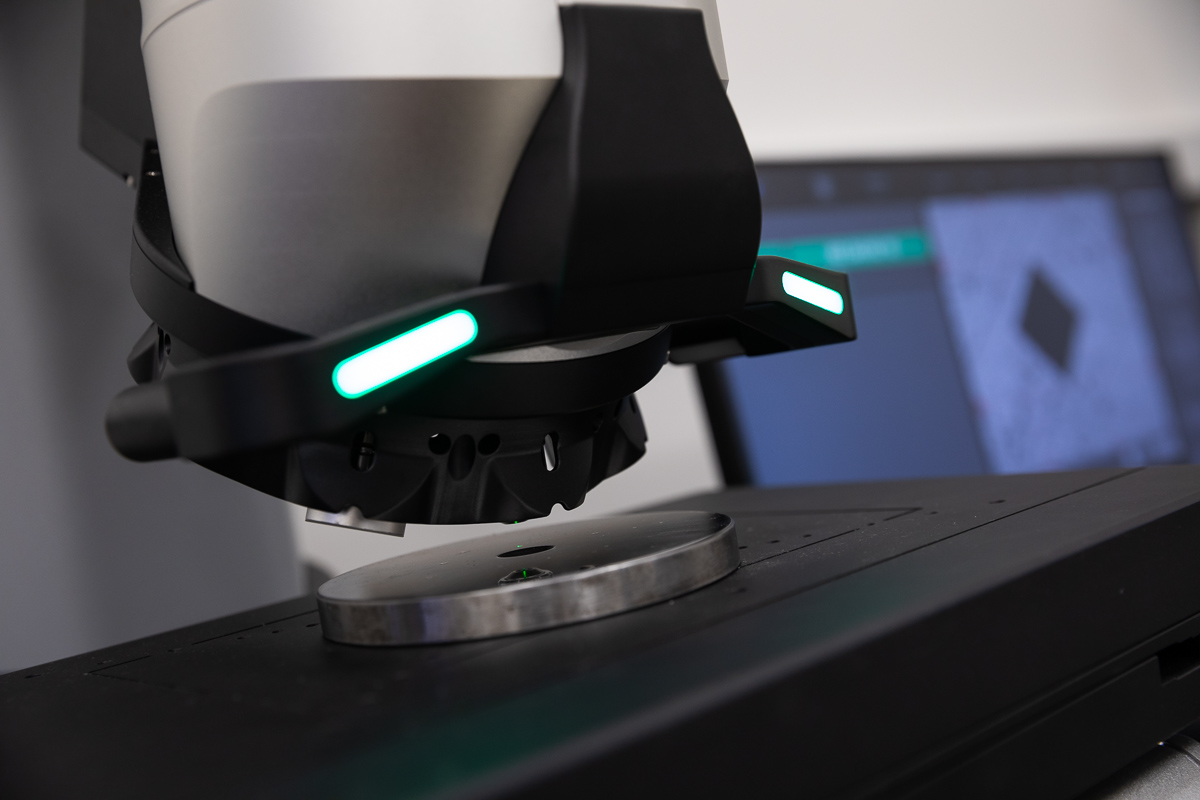

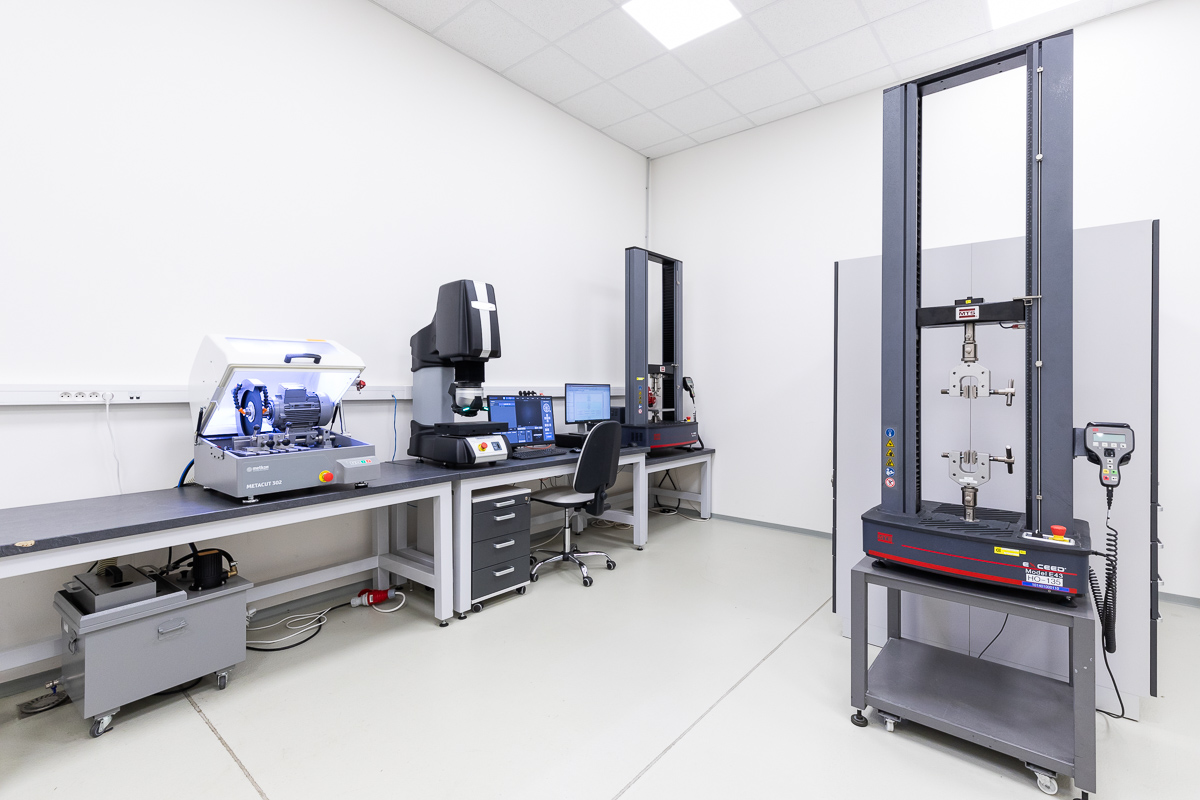

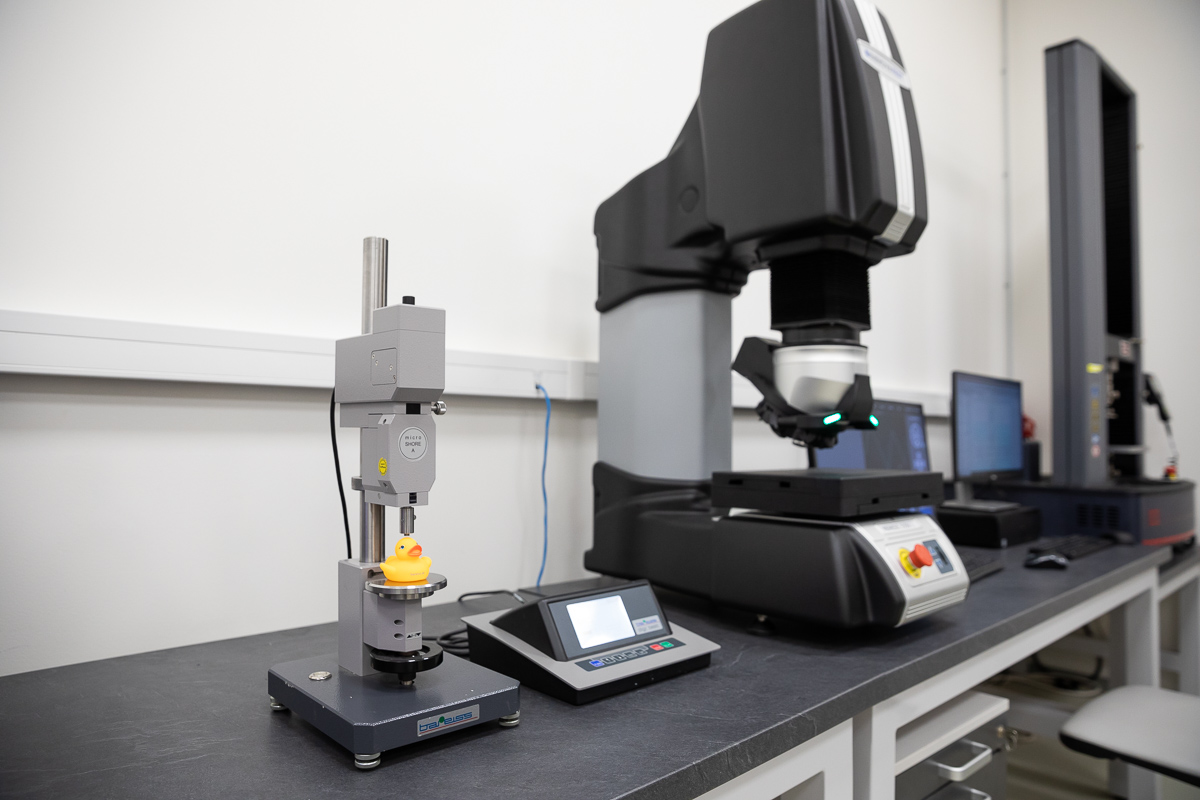

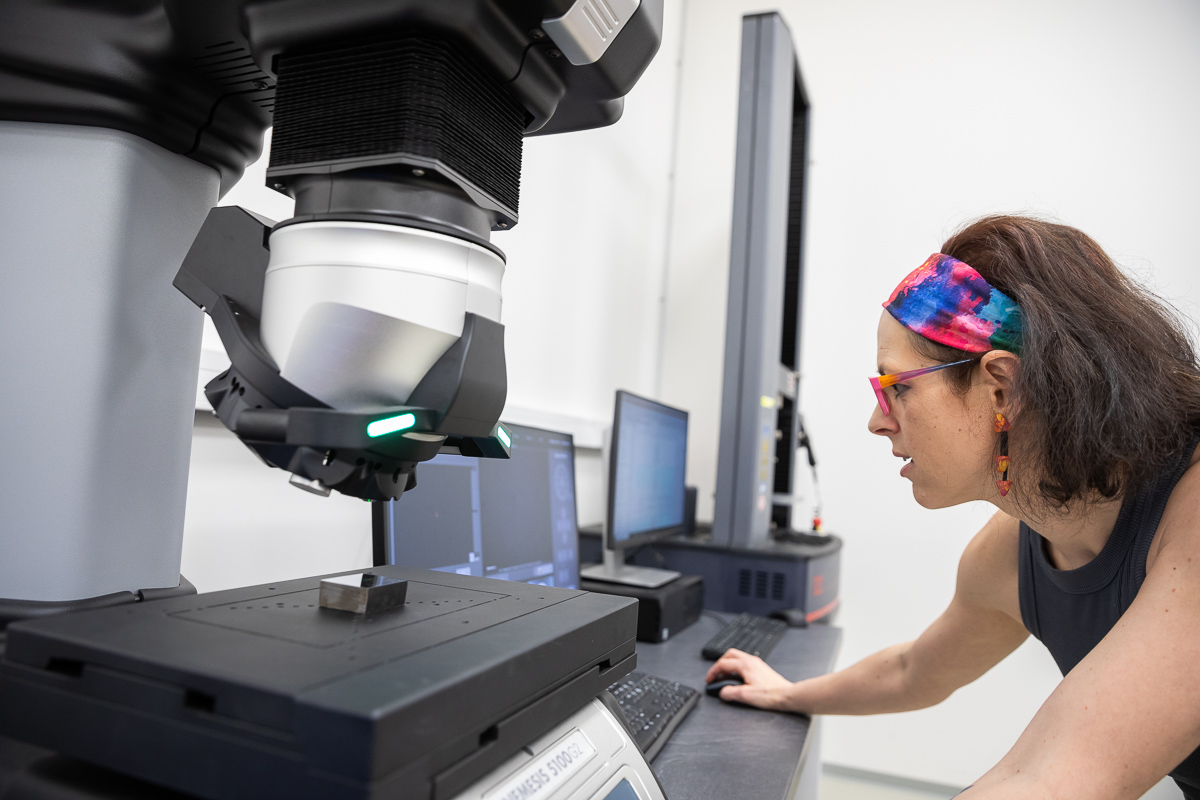

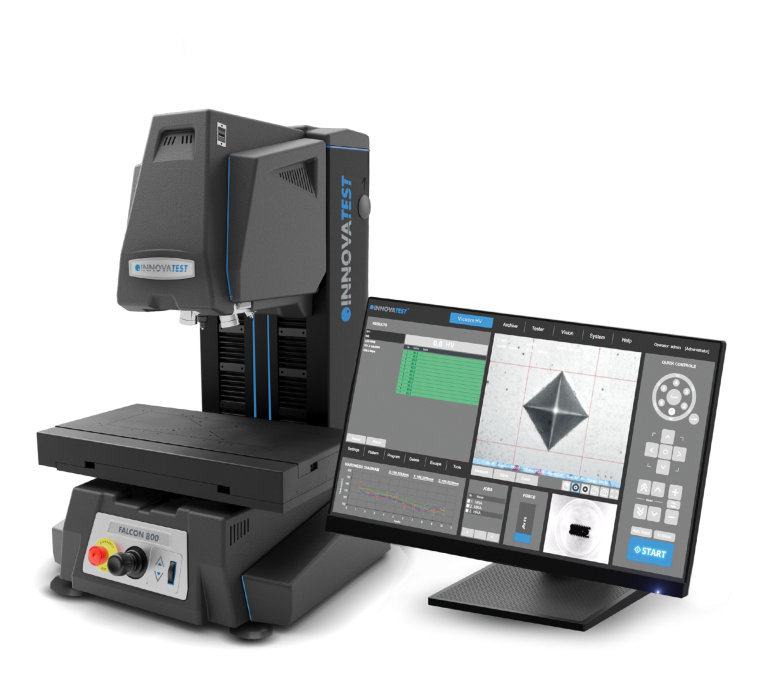

Naše laboratoře jsou vybaveny moderními tvrdoměry od firem Innovatest a Bareiss, které zajišťují vysokou přesnost a spolehlivost měření.
Pro metody, které to vyžadují, máme k dispozici metalografickou laboratoř, kde připravujeme povrch vzorku broušením a leštěním. Pro přípravu malých vzorků jsou k dispozici zalévací hmoty.

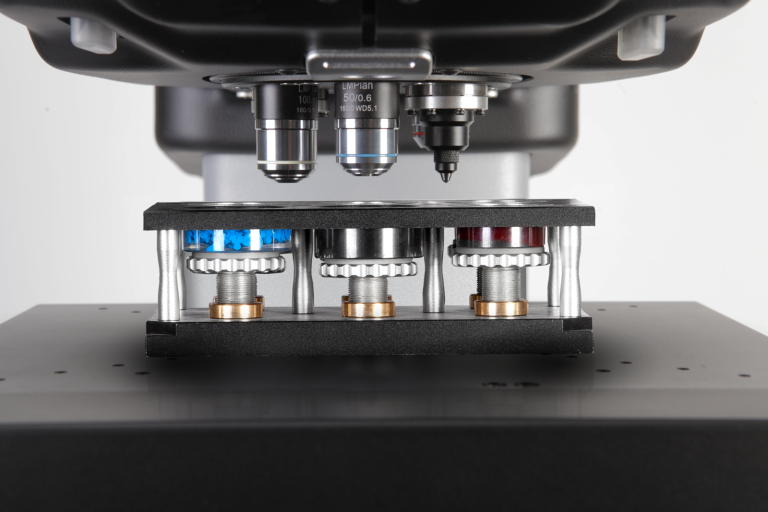

Disponujeme širokým portfoliem příslušenství pro upnutí vzorků, které zajišťují stabilitu a přesnost měření.

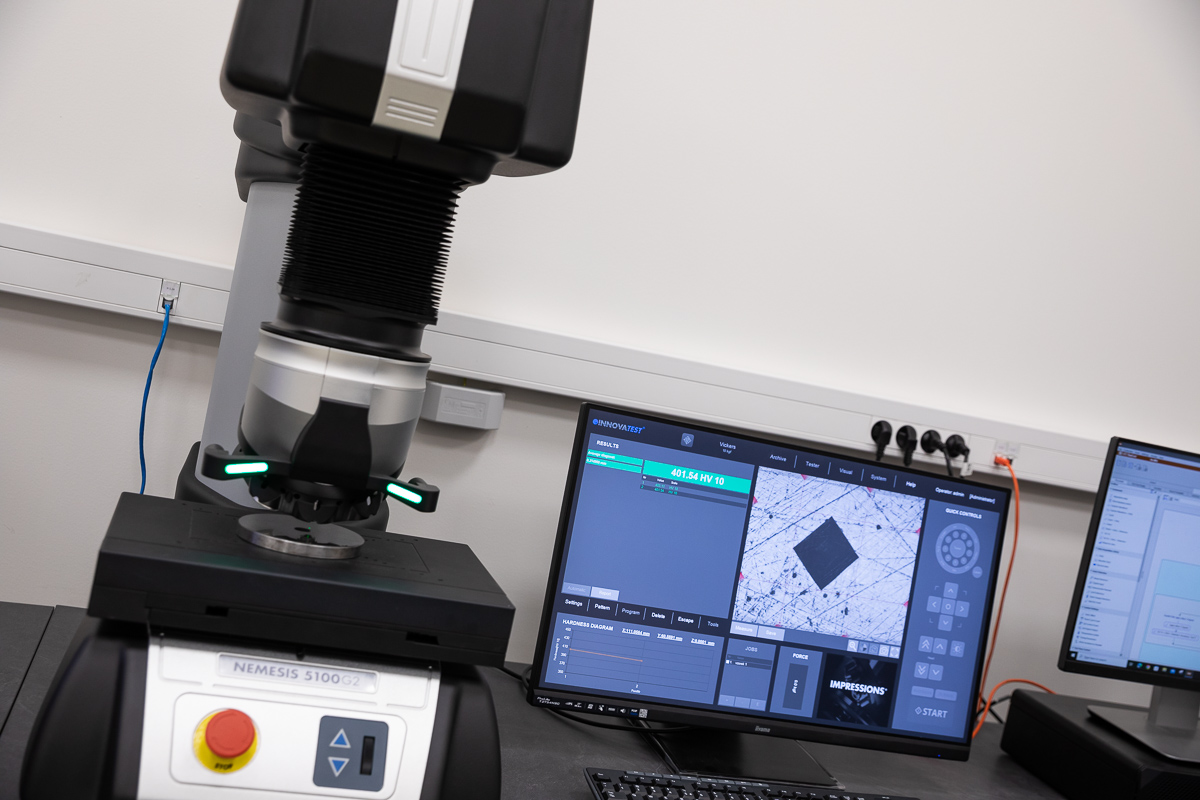

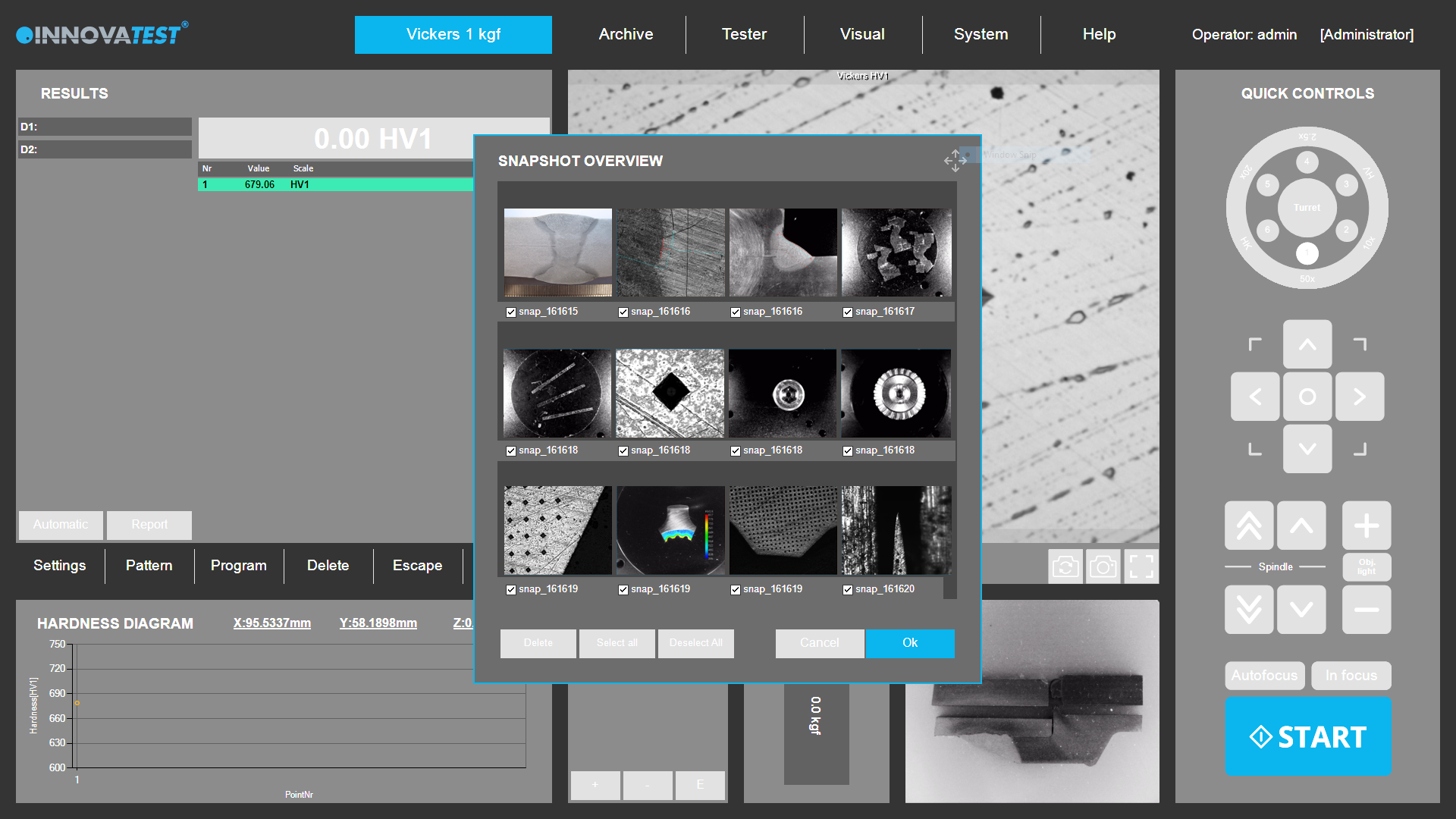

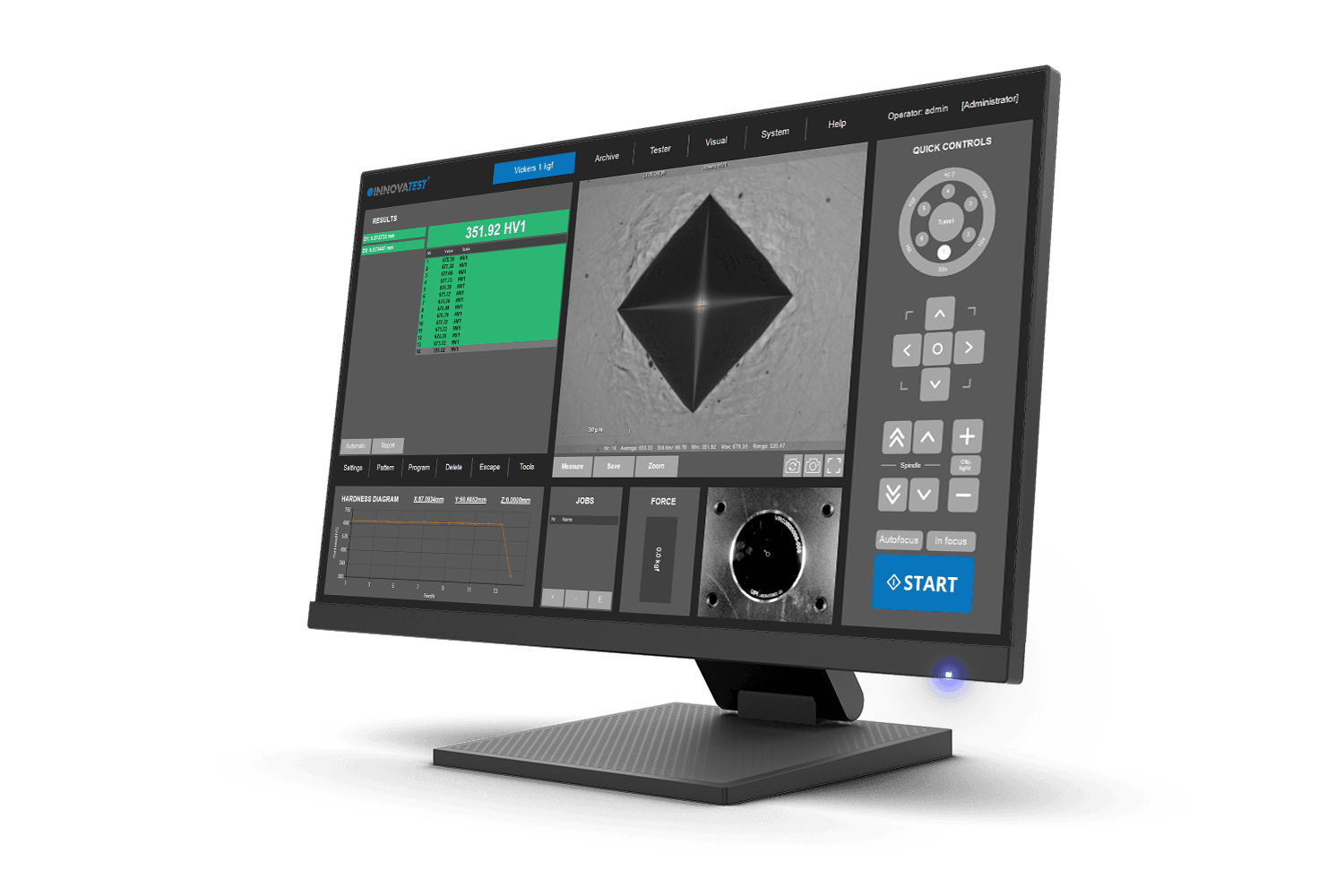

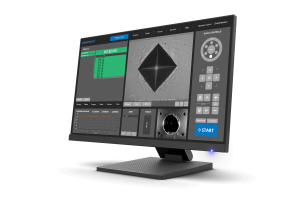

Ke každému měření je k dispozici záznam zkoušky a podrobná statistika výsledků, včetně fotografických záznamů jednotlivých vtisků za pomoci SW IMPRESSIONS ®.
Rozsah zkoušek
Co pro vás zkoušíme
ČSN EN ISO 18203

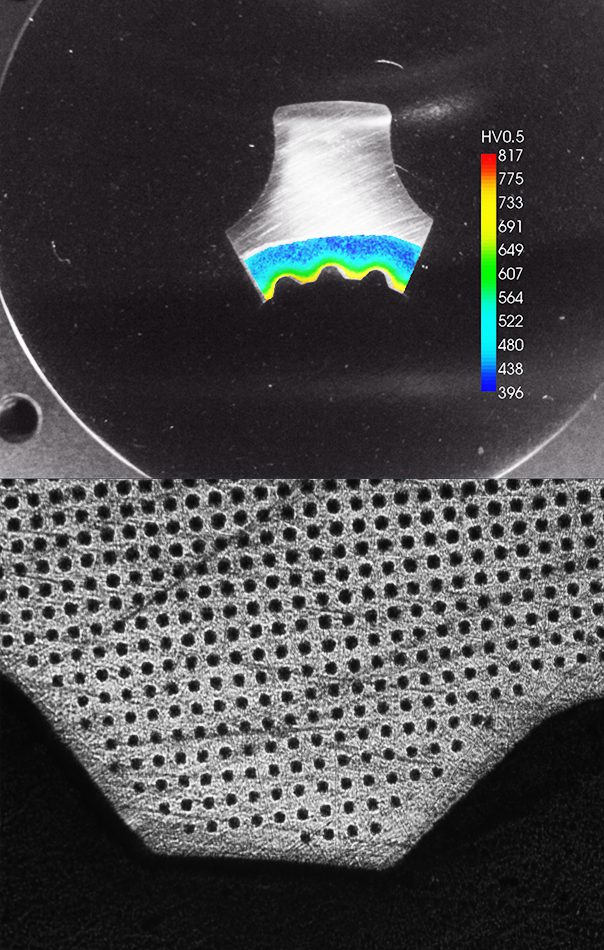

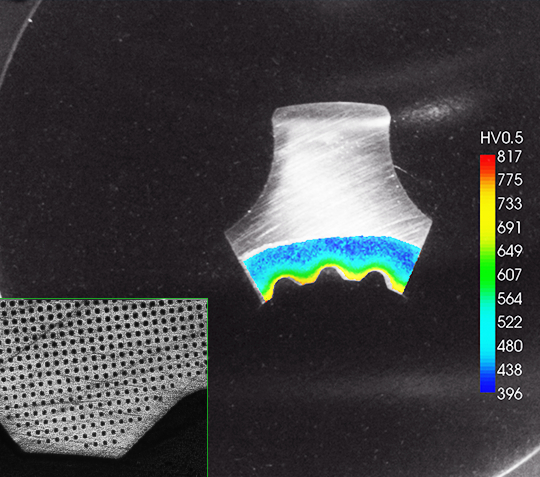

Měření hloubky cementační vrstvy, měření hloubky nitridační vrstvy, měření hloubky povrchového prokalení.

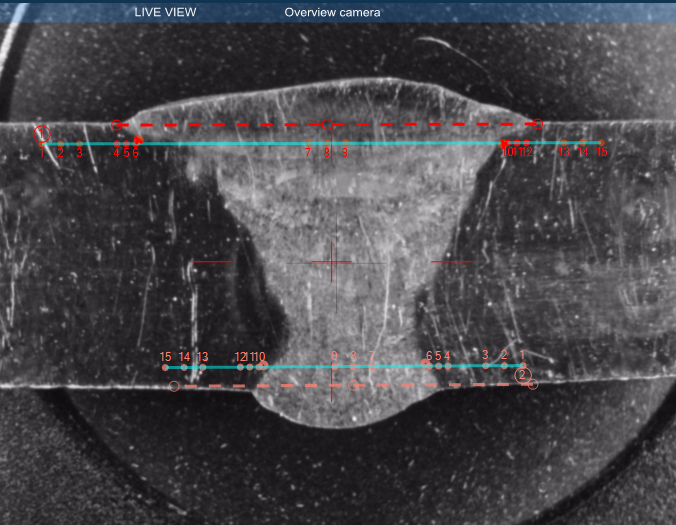

ČSN EN ISO 9015 a ČSN EN ISO 14271
Provádí se na linii zahrnující základní materiál, tepelně ovlivněnou oblast a samotný svar.
Podrobný přehled o rozložení tvrdosti v různých částech materiálu. Identifikace oblastí s nižší tvrdostí může pomoci odhalit potenciální vady nebo nedostatky ve výrobním procesu.
Provádíme jak na klasických vzorcích deskových tvarů, tak i na profilových částích či finálních výrobcích.

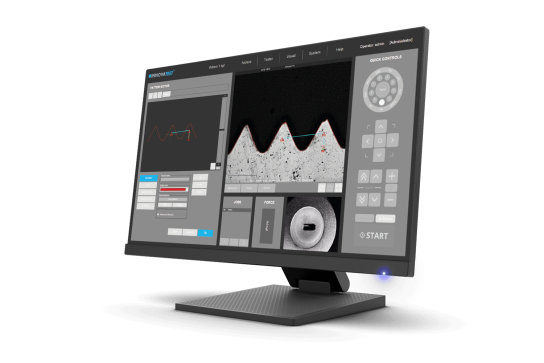

Zkoušíme pro Vás tvrdost dle ČSN EN ISO 898-1 Mechanické vlastnosti spojovacích součástí z uhlíkové a legované oceli.
Dle jakých norem měříme
Pro hodnocení tvrdosti materiálů existuje několik základních norem, ale také nespočet norem doplňkových a ještě větší množství interních předpisů.
Proto u každé zakázky pečlivě zvážíme nejen použití konkrétní normy, ale i interní požadavky zákazníka.
Pokud ve výčtu norem tu svou nenajdete, je to ideální příležitost kontaktovat naše specialisty a domluvit s nimi individuální postup měření.
Kovové materiály:
Plasty:
Jak to celé probíhá?
Nezávazně poptat
Slova našich klientů
“Robíte dobrú prácu, ďakujeme za dlhodobú spoluprácu.”
“Děkujeme za dosavadní profesionální spolupráci. Jste pro nás velmi spolehlivým partner”.
“Spolupráce s JD Dvořák je na výborné úrovni a o tom svědčí více než 20 letá bezproblémová spolupráce”
Zkušební protokol
Tento dokument obsahuje klíčové informace o zkoušeném vzorku a průběhu testu. Protokol poskytujeme v českém nebo anglickém jazyce podle vašich potřeb.
Vystavujeme jak akreditovaný, tak neakreditovaný zkušební protokol dle požadavků zákazníka. Typ protokolu je určen zvolenou normou pro testování.
Proč byste měli zkoušet s námi?
Často kladené dotazy
Jaký typ materiálů lze u Vás testovat?
Testujeme tvrdé materiály – oceli, litiny, hliníky a mědi, stejně jako měkké materiály – pryže, plasty, elastomery.
Můžete provést analýzu na vadné nebo porušené součásti?
Ano můžeme. Navíc pokud se zkouší porušená součást, bývá zvykem zároveň otestovat i součást, která je v pořádku pro možnost následného porovnání vlastností.
Je potřeba vzorek nějak speciálně připravit před testem?
Nebývá to potřeba. Pro většinu testů si vzorky umíme připravit včetně dělení na požadovanou velikost, zalévání a broušení i leštění.
Měříte tvrdost svarů ISO 9015?
Ano. Různé druhy svarů měříme dle norem a za pomoci softwaru Impressions TM, který měření zautomatizuje a proměří svarový materiál, tepelně ovlivněnou oblast i základní materiál.
Lze měřit tvrdost dle Shore na vzorcích tenčích než 6 mm?
Ano, patentované metody Micro Shore A a Micro Shore D firmy Bareiss jsou vhodné i pro vzorky o tloušťce 0,7 mm resp 1,0 mm.
Obsahuje report i grafické znázornění nebo fotografie vtisku?
V případě hodnocení například hloubky cementované vrstvy je graf průběhu tvrdosti součástí protokolu včetně vyznačení, zda vzorek vyhovuje požadavkům. Ke každému měření, které vyhodnocuje tvrdost na základě velikosti vtisku (Vickers, Knoop, Brinell) je možné k protokolu přiložit veškerou obrazovou dokumentaci.
Pomůžete mi vybrat vhodnou metodu zkoušení pro můj materiál?
Samozřejmě. Vezmeme v úvahu velikost, tvar a materiál vzorku společně s technologickými požadavky a navrhneme metodiku včetně postupu a vyhodnocení.
Vrací se vzorky po testování zpět?
Záleží na Vašich požadavcích. Otestované vzorky můžeme buď vrátit zpět, nebo předat k likvidaci.
