Technická čistota

Mikroskopy

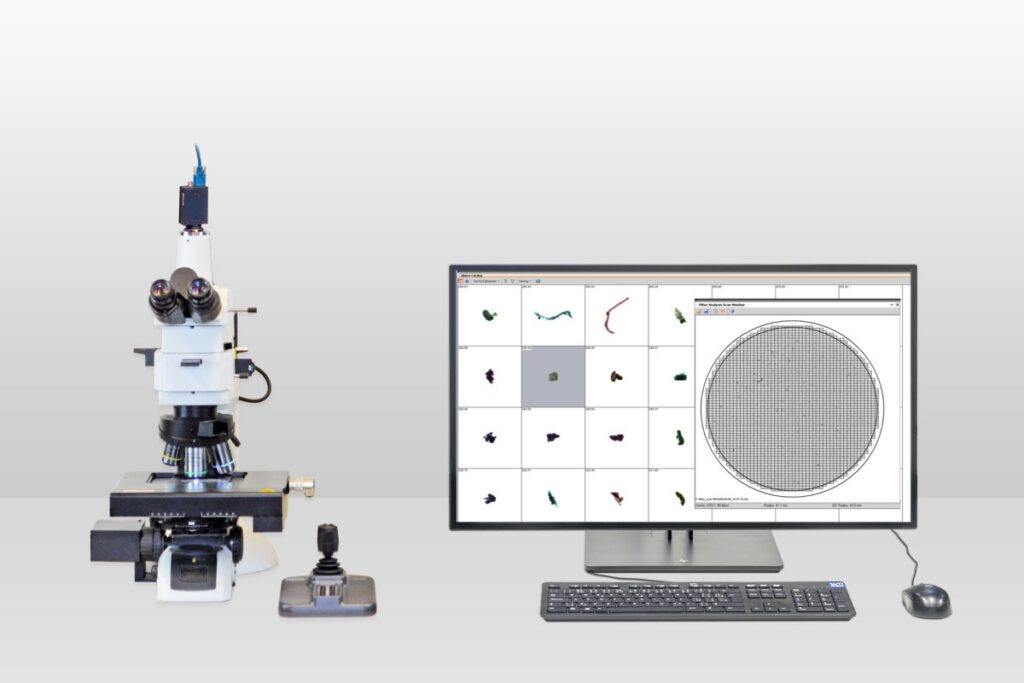

Automatický sken filtru s motorizovaným digitálním makroskopem nebo motorizovaným metalografickým mikroskopem. Automatická detekce částic a jejich rozdělení do velikostních tříd dle ISO 16232 / VDA 19, ISO 4406, případně možnost definice vlastních velikostních tříd. Modifikovatelné reporty v souladu s ISO / VDA i vašimi podnikovými normami.

Klíčové vlastnosti:

Intuitivní ovládání, software v ČJ, včetně uživatelských manuálů

Optimalizace SW / HW pro maximální rychlost skenu

Korekce nerovností filtru pomocí několika metod průběžného ostření

Obraz celého filtru uložen na disk pro opětovnou analýzu (audit)

Automatické rozlišení: kovy, nekovy, částice, vlákna (v 1 skenu)

Možnost manuální editace detekovaných objektů

Export reportů do PDF, RTF, MS Excel

Více informací o produktu

K vyzkoušení v naší laboratoři

Podpora vývojářů softwaru v češtině

Nezávazně poptat

Vývoj softwaru v ČR

Přes 30 let zkušeností

v oblasti dodávek a servisu zkušební techniky

Záruční a pozáruční servis

vlastních i konkurenčních zařízení

Vzdělávání vašich zaměstnanců

pro zvýšení jejich odbornosti

Akreditované laboratoře

pro externí zkoušky a kalibrace

Technická čistota jak na to?
Princip vyhodnocení technické čistoty

Typický postup vyhodnocení technické čistoty:
1. Komponent (např. čerpadlo, ventil, blok, hydraulický díl) se propláchne definovaným médiem.
2. Částice se zachytí na membránový filtr.
3. Filtr se vyhodnotí pod mikroskopem Nikon (stereo nebo metalografický mikroskop).
4. Software NIS-Elements se specializovaným modulem pro částicovou analýzu automaticky detekuje, počítá a klasifikuje částice na filtru. NIS-Elements+2Nikon Industrial Metrology – MASTER+2
Tím vzniká objektivní, opakovatelný a normami řízený proces – žádné „od oka“, ale přesná, zdokumentovaná analýza.
Vyhodnocení technické čistoty pomocí mikroskopů Nikon a NIS-Elements
Vyhodnocení technické čistoty je dnes klíčovým požadavkem zejména v automobilovém průmyslu, hydraulice a přesném strojírenství. Kombinace průmyslových mikroskopů Nikon a softwarové platformy NIS-Elements nabízí kompletní řešení pro automatizovanou analýzu částic na filtrech v souladu s normami ISO 16232, VDA 19 a ISO 4406.

Kompletní řešení od snímku po report – mikroskop, kamera, software a modul částicové analýzy od jednoho výrobce.

Plná kompatibilita s ISO 16232, VDA 19 a ISO 4406 – předdefinované metody, které lze dále přizpůsobit specifickým požadavkům zákazníka.

Automatizace a vysoká propustnost – automatické skenování filtrových membrán, dávkové zpracování vzorků, minimalizace ručního zásahu.

Opakovatelnost a sledovatelnost – uložené metody, kalibrace a protokoly, vhodné pro audity a certifikace.
ISO 16232 a VDA 19
Normy ISO 16232 a VDA 19 (resp. VDA 19.1) definují metodiku prohodnocení technické čistoty komponent v automobilovém průmyslu – zejména fluidních systémů (brzdy, vstřikovací systémy, hydraulika, palivové a olejové okruhy).

Mikroskopy Nikon s NIS-Elements umožňují:
- nastavit parametry měření podle ISO 16232 / VDA 19 (minimální velikost částic, velikost pixelu, zvětšení, způsob osvětlení)

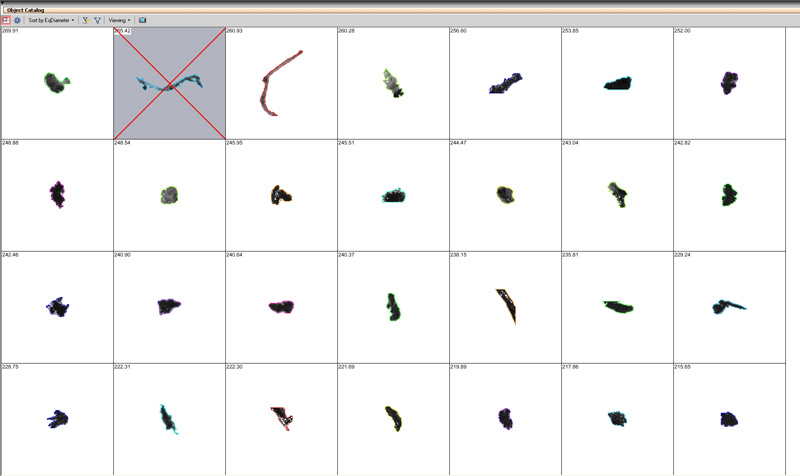

- automaticky klasifikovat částice (např. kovové / nekovové / vlákna, dle tvaru a kontrastu),

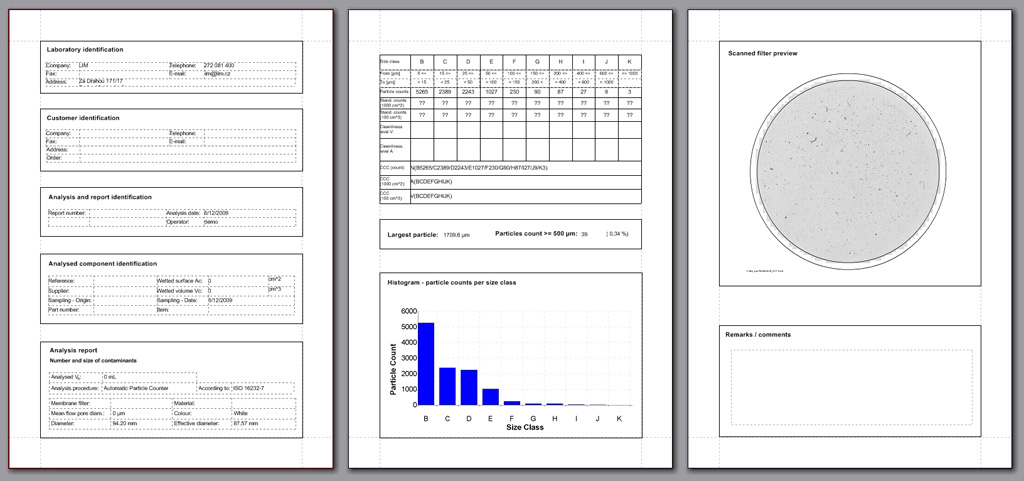

- vytvářet reporty pro zákazníky z automotive sektoru ve formátu kompatibilním s ISO 16232 / VDA 19,
- využít databázové funkce pro sledování trendů v čase (zhoršení / zlepšení procesů či mytí dílů).
Díky automatizaci v NIS-Elements se minimalizuje vliv operátora a analýza je opakovatelná napříč směnami i lokalitami.
ISO 4406 – čistota kapalin a olejů
Norma ISO 4406 definuje tzv. čistotní kód pro kapaliny (zejména hydraulické a mazací oleje) – vyjadřuje počet částic ve třech velikostních třídách na 1 ml vzorku. NIS-Elements+1

S mikroskopem Nikon a NIS-Elements lze:
- snímat filtry, na kterých jsou zachycené částice z oleje,
- automaticky spočítat částice v jednotlivých velikostních třídách,
- převést naměřená data na ISO 4406 čistotní kód,
- uložit výsledky pro dokumentaci čistoty oleje/hydrauliky v celém životním cyklu zařízení.
Inteligentní analýza pomocí AI
NIS Elements umožnuje detekci částic s využitím umělé inteligence. Díky propojení mikroskopů Nikon Metrology, softwaru NIS-Elements a AI modulu NIS.ai získává uživatel výkonný nástroj pro automatickou mikroskopii, obrazovou analýzu a inteligentní analýzu materiálu, který zvládne i ty nejobtížnější úlohy v oblasti technické čistoty.
