Systémy utěsnění s klimatickou komorou

Jednoduché a spolehlivé řešení pro vysoké teploty a vlhkost

• Vhodné pro všechny typy slip tables (RT i VST).
• Tepelná bariéra s odvodňovacími drážkami, minimalizace kondenzace.
• Nízká tepelná setrvačnost – klimatickým podmínkám je vystaven pouze vzorek.

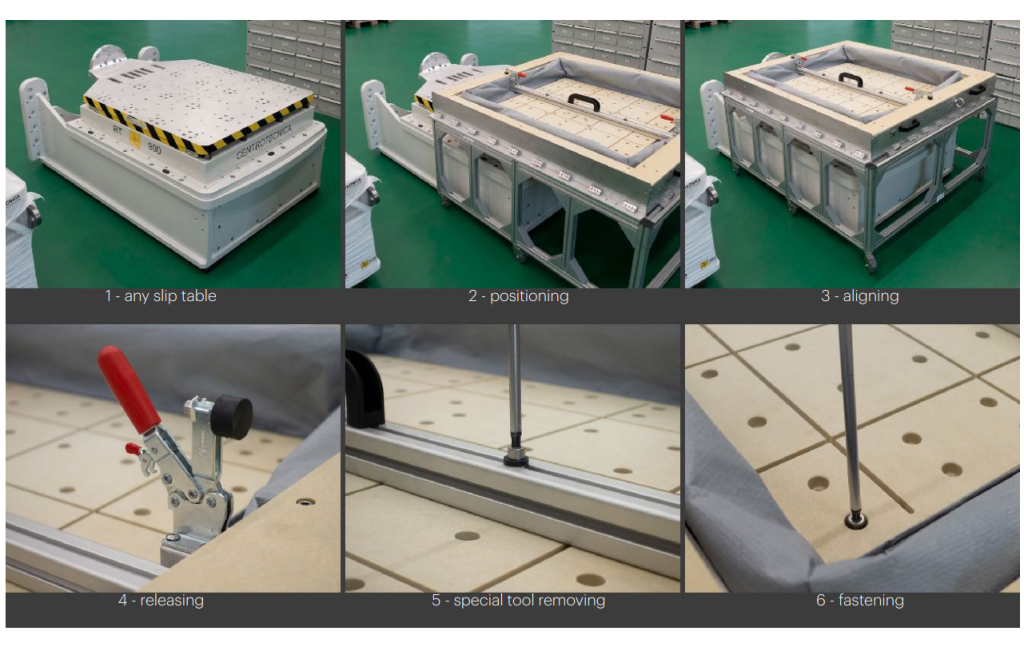

• Rychlá instalace – zvládne ji jeden operátor bez velké fyzické námahy.
• Teplotní rozsah: –70 °C až +220 °C.
• Ideální pro zkoušky s velmi vysokou teplotou a vlhkostí.

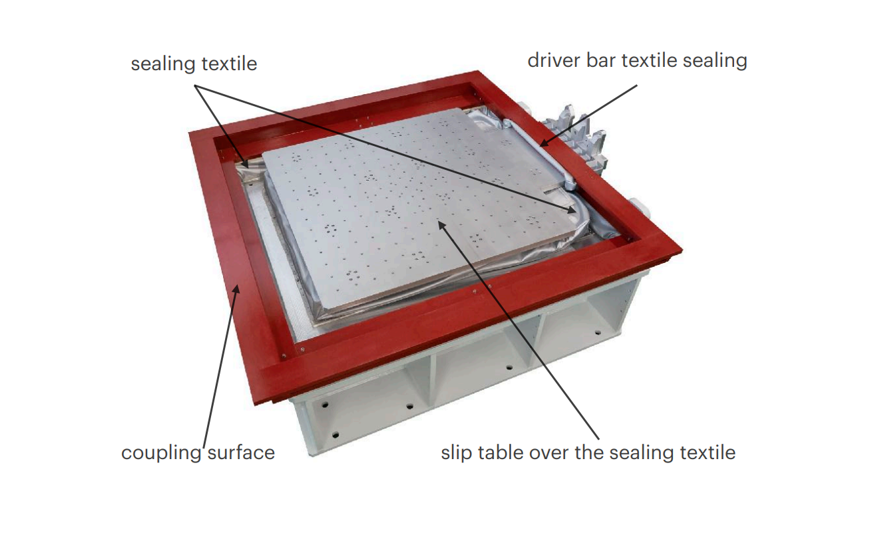

Vysoká flexibilita pro široký rozsah zkoušek a rychlé přestavby

• Optimalizováno pro RT kluzné stoly.
• Tepelná bariéra umístěná pod kluznou deskou – snížená pohyblivá hmotnost.
• Možnost rychlé změny konfigurace (velká/menší deska) pro úsporu hmoty a snížení tepelné setrvačnosti.
• Minimální teplotní rozdíl mezi deskou a přípravkem (ΔT zanedbatelné).
• Teplotní rozsah: –40 °C až +160 °C (s horní izolací až –70 °C až +220 °C).
• Integrovaný odvod kondenzátu – vhodné i pro testy s vodní mlhou (např. bezpečnostní testy baterií).
• Možnost ochranného krytu pro testování baterií, chránícího textilie a okolní prostředí při vznícení baterií.

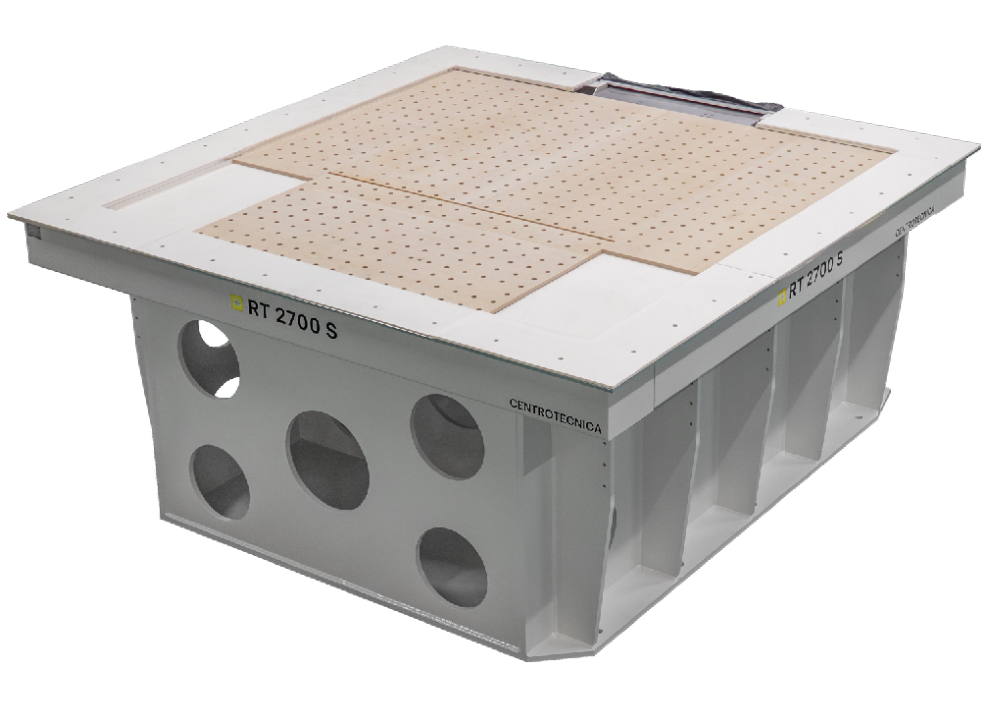

Bezpečnostní řešení pro testování bateriových modulů a packů

• Optimalizováno pro RT kluzné stoly, zejména pro testy velkých bateriových packů nebo více vzorků současně.
• Ocelový rám propojený s komorou vytváří uzavřený prostor.
• Izolační desky oddělují prostor komory od ložisek – zvýšená ochrana proti vlhkosti a teplotním vlivům.
• Minimální pohyblivá hmotnost díky modulární desce.
• Teplotní rozsah: –40 °C až +220 °C.
• Vhodné pro použití s bezpečnostním vodním mlžením při testech lithium‑iontových baterií.

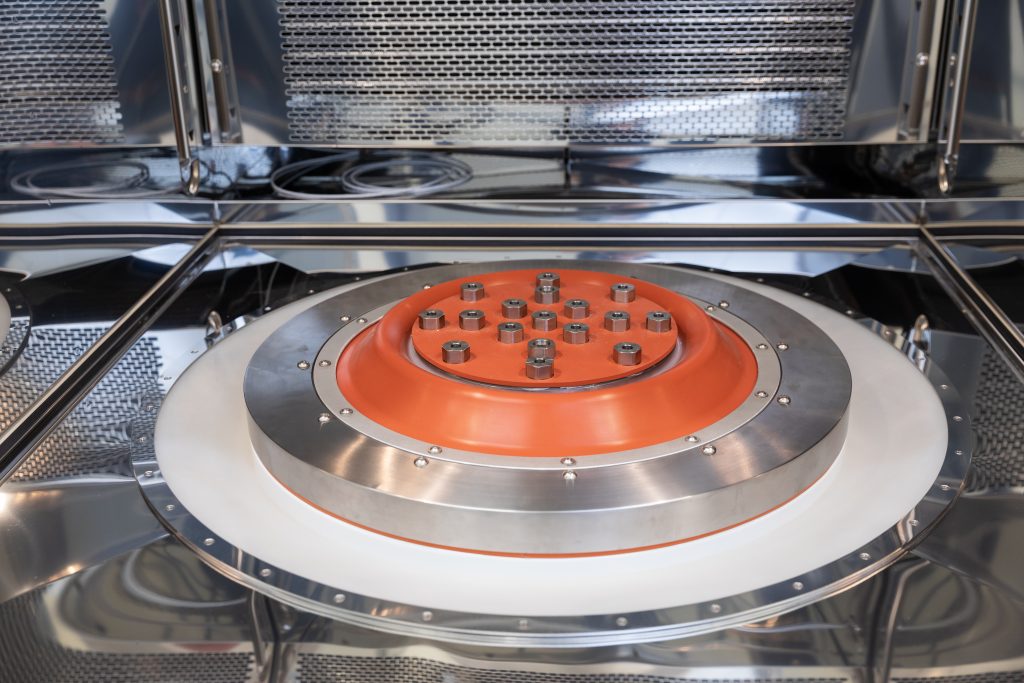

Inovativní těsnicí systém vyvinutý společností IMV Corporation nabízí efektivní a spolehlivé řešení pro vertikální zkoušky v kombinaci s klimatickými komorami. Shaker je osazen speciálním vrchním krytem, který umožňuje rychlé a přesné propojení s komorou bez potřeby dodatečné montáže těsnění či termo bariéry.

Kryt z nerezové oceli spolu se dvěma kruhovými silikonovými těsněními zajišťuje pevné a těsné spojení s komorou, přičemž silikonový materiál odolává vysokým i nízkým teplotám v celém rozsahu zkoušek. Armatura shakeru je vybavena integrovanou termo bariérou pro účinnou izolaci teplot. Součástí konstrukce je také systém odvodu kondenzátu, který přispívá k bezpečnému a dlouhodobému provozu.

• Vyšší výkon komory – oproti standardnímu řešení nedochází k teplotním ztrátám.
• Integrovaná termo bariéra v shakeru – odpadá nutnost její samostatné instalace.
• Absence tlakové kompenzace v komoře – stabilní podmínky bez rizika přetlaku.
• Snadná a rychlá manipulace při změně směru vibrací – komoru lze jednoduše zvednout a odpojit
• Úspora času při přípravě zkoušek – odpadá instalace dna komory a fixace membrány při každé změně konfigurace.
